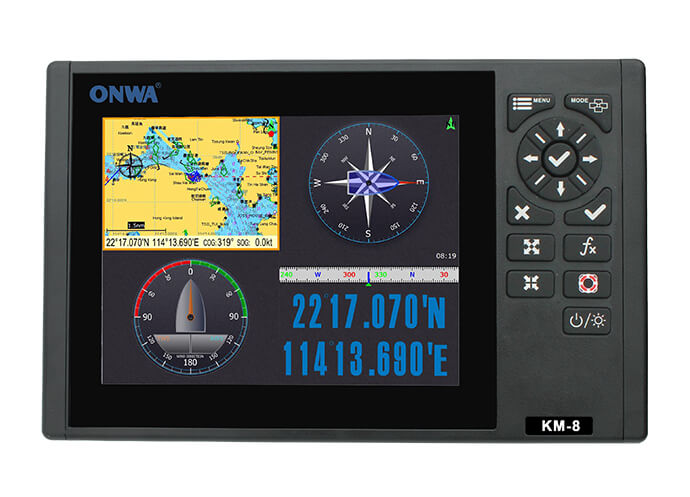

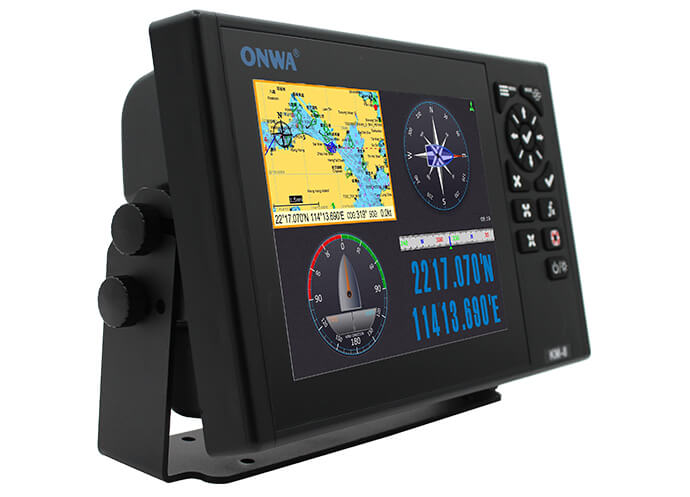

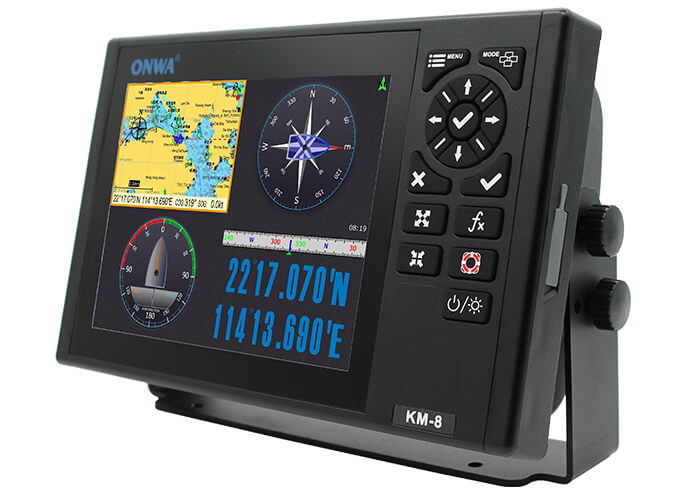

Картплоттер Onwa КМ-8

КМ-8 - 8-дюймовый GPS-картплоттер от компании ONWA Marine для обеспечения навигационной безопасности плавания. Картплоттер КМ-8 позволяет отобразить на электронных картах и отследить местоположение, курс следования судна. Может быть расширен до функций АИС транспондера класса В+, эхолота, радара путем добавления соответствующих блоков. Поддерживает карты K-Chart, C-Map Max, Navionics +.

Картплоттер от ONWA может работать в суровых условиях. Дисплей и антенный блок соответствуют классу защиты IPX6: выдержат воздействие потоков воды с любого направления. Рабочие температуры: от -15℃ до +55℃ - для дисплея, от -25℃ до +70℃ - антенного блока. В памяти картплоттера может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов.

Автоматический журнал пути рассчитан на 8 тыс точек, давая возможность отследить маршрут судна в обоих направлениях. GPS-приемник картплоттера КМ-8 с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя до 50 спутников. Навигационный прибор совместим с ГНСС GPS, Beidou, ГЛОНАСС и Galileo.

Сферы применения КМ-8

Навигация и судоходство. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.

Причины купить

Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.
Соответствие классу защиты IPX6.

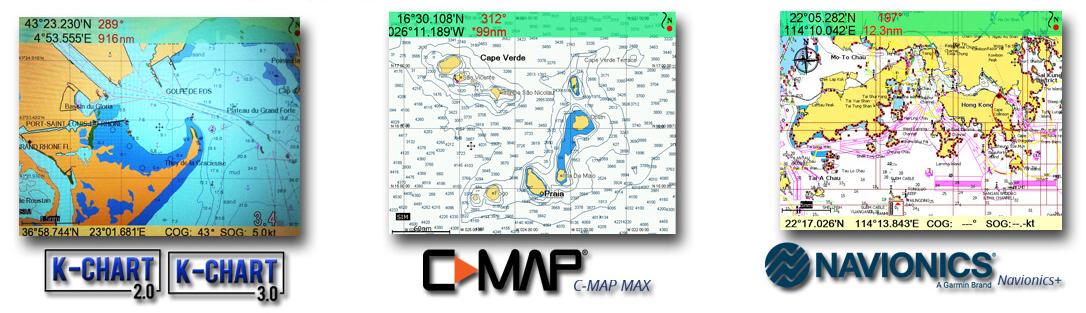

Совместимые карты

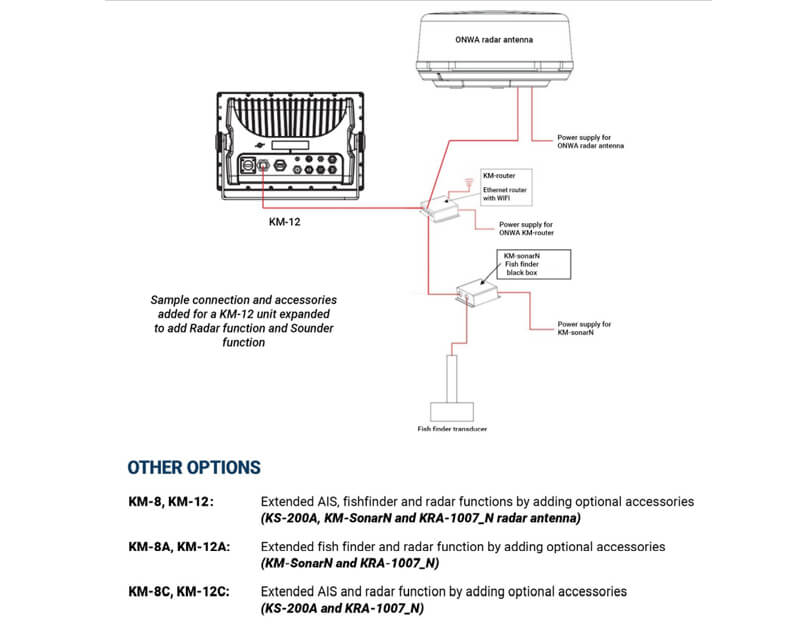

Расширяемая функция

Размеры

Характеристики плоттера
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB и треков или перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить путь в обоих направлениях
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер и сигнализация АИС (CPA и TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы и отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX и Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек или внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут или от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
АИС	Отображение 700 целей
Отслеживание целей АИС	1000 Автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый)
Сообщения АИС	Между АИС ONWA
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Восход/Закат солнца/Восход/Заход Луны
Характеристики GPS приемника
Приемник	С 50 параллельными каналами непрерывно отслеживает и использует до 50 спутников для вычисления и обновления вашего местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. или 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
QZSS	Поддерживает
Спутниковая система	Выбор из 4 GNSS: GPS, Beidou, ГЛОНАСС и Galileo
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	KA-07
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01 и V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200 и 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200 и 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV и VTG
Входная скорость передачи данных АИС в бодах	38400 из входного порта GPS
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Источник питания	От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В
Физические данные
Размер	187мм(В) X 288мм(Ш) X 79мм(Г)
Вес	2.1кг
Дисплей	Цветной TFT-дисплей с диагональю 8 дюймов, 1024×768 пикселей
Водонепроницаемость	Дисплей (передняя панель): IPX6 Антенный блок: IPX6
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
