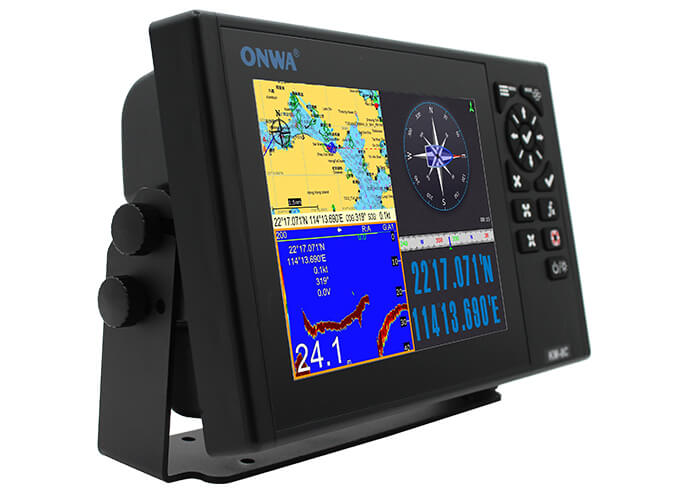

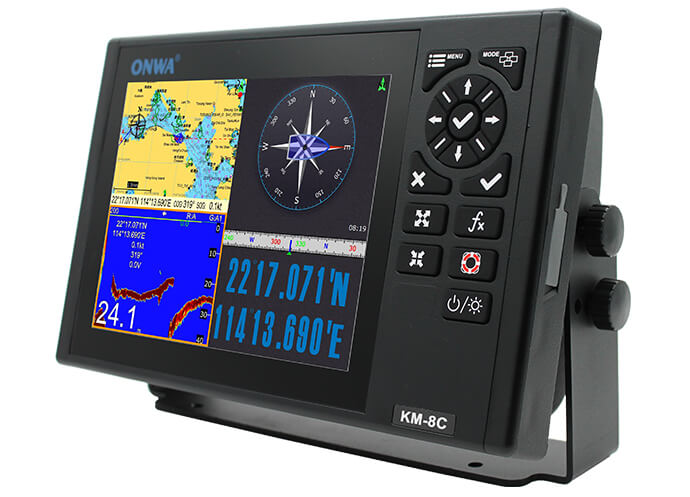

Картплоттер GPS с эхолотом

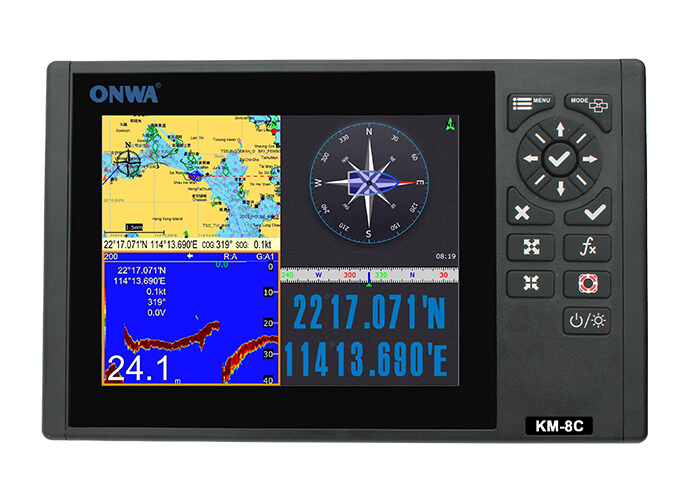

Картплоттер КМ-8С – многофункциональный 8-дюймовый TFT-дисплей компании ONWA со встроенным эхолотом. Встроенный GPS – приемник отображает картографическую информацию: положение на карте, пройденный маршрут, сохранение путевых точек. А наличие эхолота позволяет определять структуру, рельеф дна, скопление рыбы.
Обмен информации между радионавигационными приборами осуществляется с помощью формата NMEA 0183 / NMEA 2000.
Картплоттер KM-8C поддерживает карты: C-Map MAX, K-Chart, Navionix+. Устройство имеет несколько режимов дисплея.
Функционал GPS-картплоттера KM-8C может быть расширен с помощью дополнительных аксессуаров:
- Функция радара (опционно радарная антенна)
- Дисплей навигационного устройства работает в температурном диапазоне: от -15℃ до +55℃, а антенный блок – в диапазоне от -25℃ до +70℃.
- Высокая степень защиты дисплея IPX6 позволяет применять устройство в сложных условиях эксплуатации.
Сферы применения картплоттера КМ-8C ONWA
- Навигация. Устройство обеспечивает обмен данными между судами, а также береговыми станциями.
Причины купить навигационное устройство КМ-8C:
- 8-дюймовый TFT-дисплей
- Встроенный эхолот
- Встроенный GPS
- Поддержка карт C-Map, K-Chart, Navionics+
- Высокая степень защиты IPX6

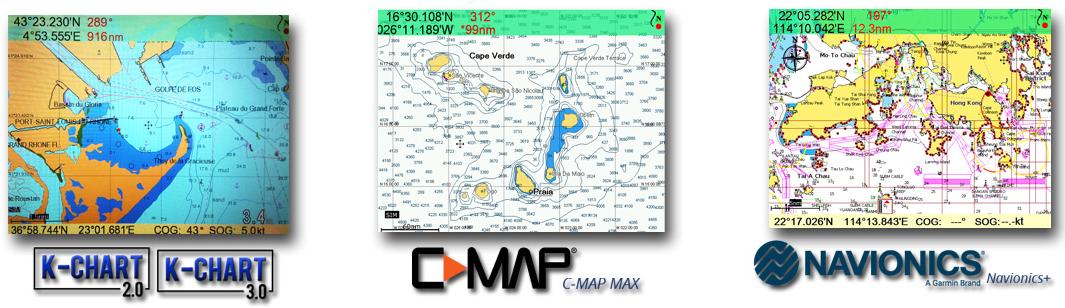

Совместимые карты
Встроенная функция эхолота
Расширяемая функция
Размеры
|
Плоттер
|
|
|
Путевые точки/метки
|
12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения |
|
Маршруты
|
30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB и треков или перехода к треку |
|
Треки
|
Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях |
|
Отрисовки
|
1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки |
|
Палитра
|
Обычная, под солнечным светом, ночной режим, цвет карт NOAA |
|
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
|
Формат позиции
|
LAT/LON |
|
Базовая карта
|
Всемирная |
|
Внешняя карта
|
Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX и Navionics+ |
|
Хранение пользовательских данных
|
Внутренняя резервная копия пользовательских настроек или внешняя SD-карта |
|
Интервалы построения графика
|
от 5 секунд до 60 минут или от 0,01 до 1 м |
|
Построение шкал
|
от 0,001 до 700 нм |
|
GPS
|
|
|
Приемник
|
С 50 параллельными каналами непрерывно отслеживает и использует до 50 спутников для вычисления и обновления вашего местоположения |
|
Время сбора данных
|
Холодный запуск: 29 секунд Горячий запуск: 1 секунда |
|
Частота обновления
|
1 сек. или 0,1 сек. (выбирается) |
|
Точность
|
Положение: 3 м (95%) без S/A |
|
Скорость
|
0,1 м/с без S/A |
|
SBAS
|
Поддерживает |
|
QZSS
|
Поддерживает |
|
Спутниковая система
|
Выбор из 4 GNSS: GPS, Beidou, ГЛОНАСС и Galileo |
|
Динамика
|
Высота: 18 000 м Скорость: 515 м/с |
|
Система
|
WGS 84, определяется пользователем |
|
Антенна
|
KA-07 |
|
Интерфейс GPS
|
|
|
Данные GPS
|
вход/выход RS232, NMEA 0183 V3.01 и V4.11 |
|
Частота входного сигнала GPS
|
Автоматическое сканирование (4800, 9600, 19200 и 38400) |
|
Скорость передачи данных GPS
|
Выбирается между 4800, 9600, 19200 и 38400 |
|
Характеристики блока эхолокации
|
|
|
Цвет Эхосигнала
|
16 цветов (включая цвет фона) В зависимости от интенсивности эхосигнала. Цвет фона можно выбрать из синего, светло-голубого, белого и черного |
|
Базовый диапазон
|
5/10/20/40/80/150/200/300/600/1000 м (основные диапазоны можно изменить в системном меню) |
|
Сдвиг диапазона
|
До 1000 метров (3000 футов, 600 саженей) |
|
Диапазон масштабирования
|
2,3,4 и 6 диапазонов |
|
Блокировка по дну
|
5/10 метров, 10/20 футов, 2/5 саженей |
|
Поддержка протокола NMEA0183/2000
|
|
|
ВВОД, скорость автоматического сканирования
|
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR |
|
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400
|
GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT |
|
Выходы для автопилота
|
APA, APB, XTE, BOD |
|
Источник питания
|
От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В |
|
Физические данные
|
|
|
Размер
|
187мм(В) X 288мм(Ш) X 79мм(Г) |
|
Вес
|
2.1кг |
|
Дисплей
|
Цветной TFT-дисплей с диагональю 8 дюймов, 1024×768 пикселей |
|
Водонепроницаемость
|
Дисплей (передняя панель): IPX6 Антенный блок: IPX6 |
|
Диапазон температур
|
Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃ |
|
Ethernet порт
|
Радар Onwa, КМ-sonar, КМ-router, ONENET (бета-версия) |
Базовая комплектация картплоттера KM-8C с эхолотом
- Блок отображения – 1 шт.
- Антенна GPS (кабель 10 м) – 1 шт.
- Монтажные кронштейны
- Стандартный комплект принадлежностей
- Датчик эхолота на транец – 1 шт.
Схемы и руководства
