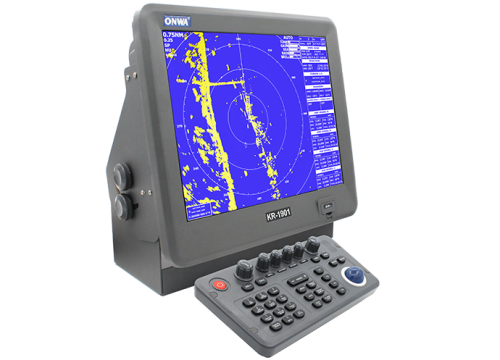

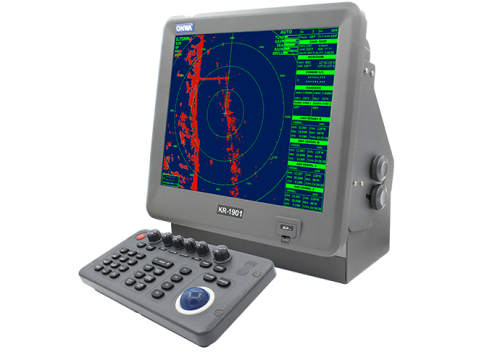

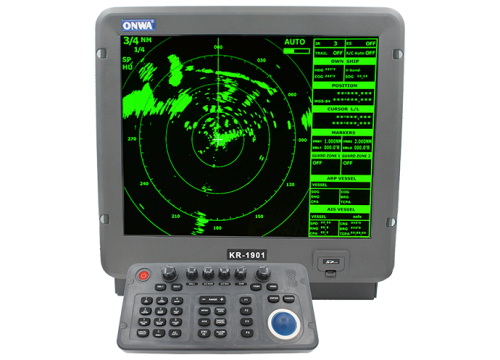

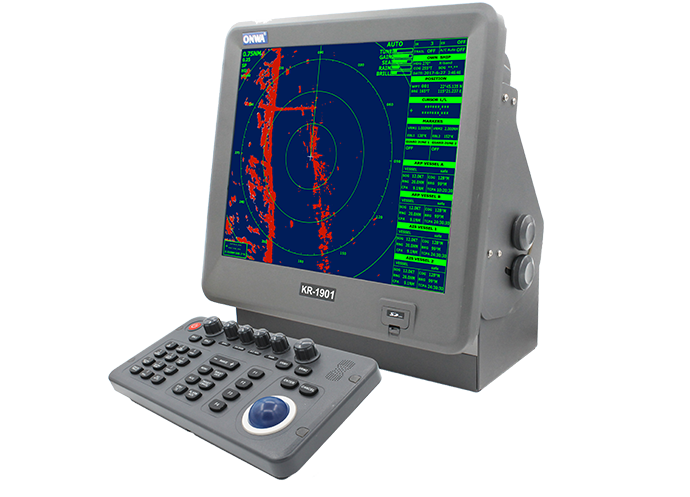

Радар KR-1968-H – радиолокационная станция компании ONWA. Радар представляет собой 19-ти дюймовый цветной монитор с функциями АИС, отслеживания целей (ARPA). Прибор позволяет отслеживать до 40 объектов.
Радар KR-1969-H ONWA предназначен для сопровождения, обнаружения надводных объектов. А также для определения дальности, скорости, курса, пеленга, CPA/TCPA, геометрических параметров судов. Получение данной информации обеспечивает навигационную безопасность плавания.
Благодаря широкому температурному диапазону радар ONWA можно применять даже в сложных условиях эксплуатации.
Сферы применения радара ONWA
- Навигация.
KR-1968-H отслеживает до 40 ручных, а также до 20 автоматических целей - Морская безопасность.
С помощью отображаемой информации, радар позволяет предупредить о возможных столкновениях с надводными препятствиями.

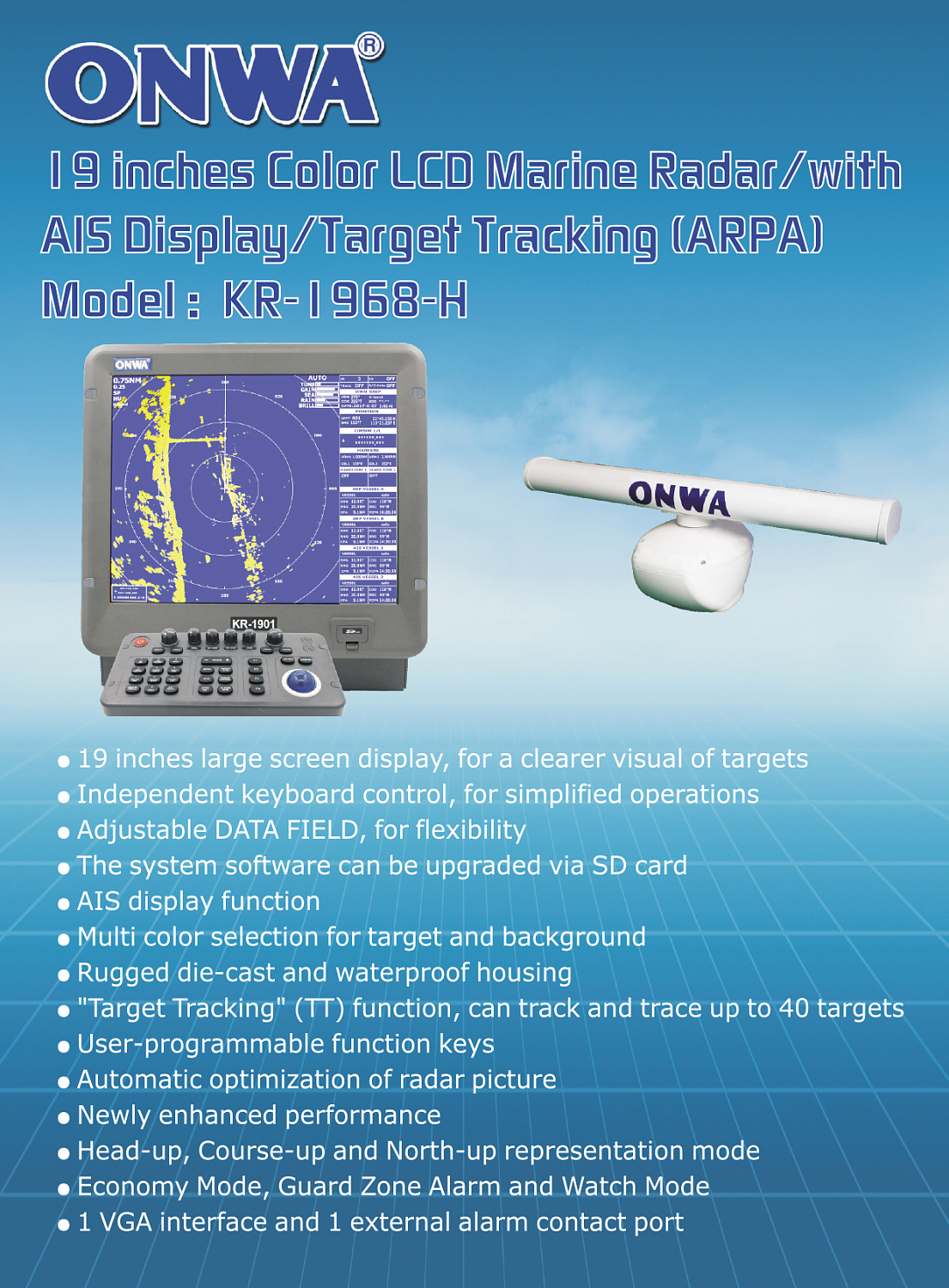

Причины купить радиолокационную станцию ONWA
- 19-дюймовый большой экран для более четкого отображения объектов.
- Системное программное обеспечение можно обновить с помощью SD-карты.
- Функция отображения АИС.
- Выбор нескольких цветов для объекта и фона.
- Прочный литой и водонепроницаемый корпус.
- Функция «Отслеживание объектов» (TT), может отслеживать и отслеживать до 40 объектов.

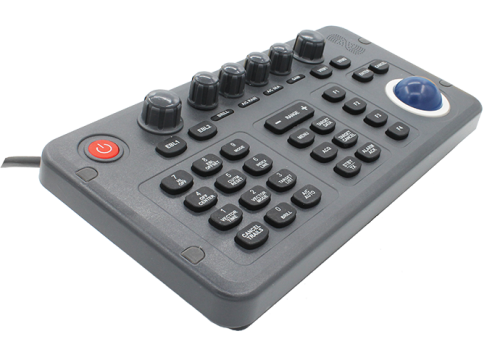

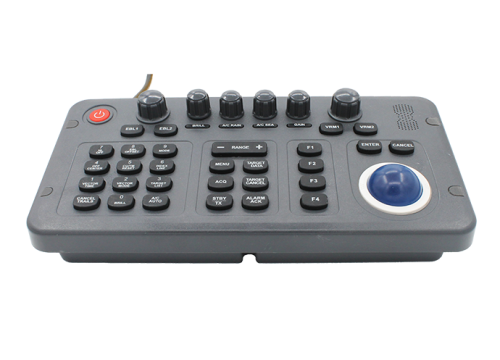

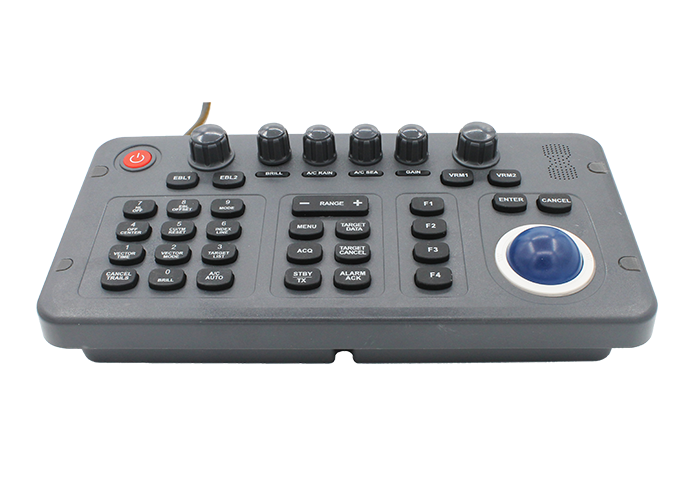

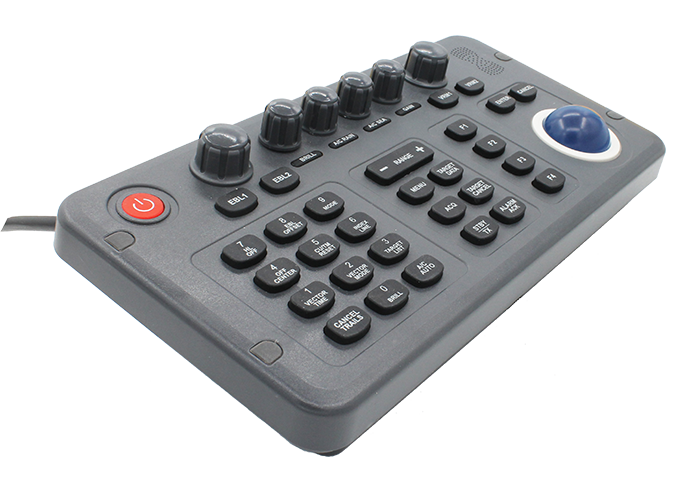

- Программируемые пользователем функциональные клавиши.
- Автоматическая оптимизация радиолокационного изображения.

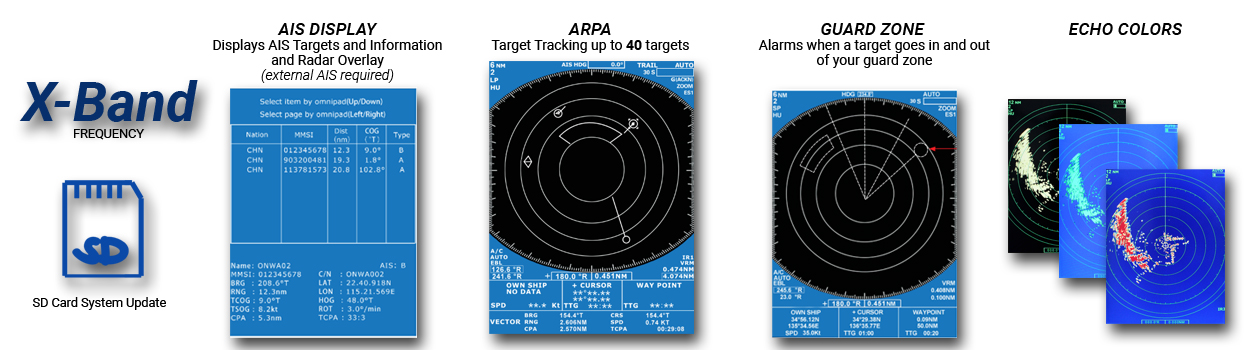

Функция радара

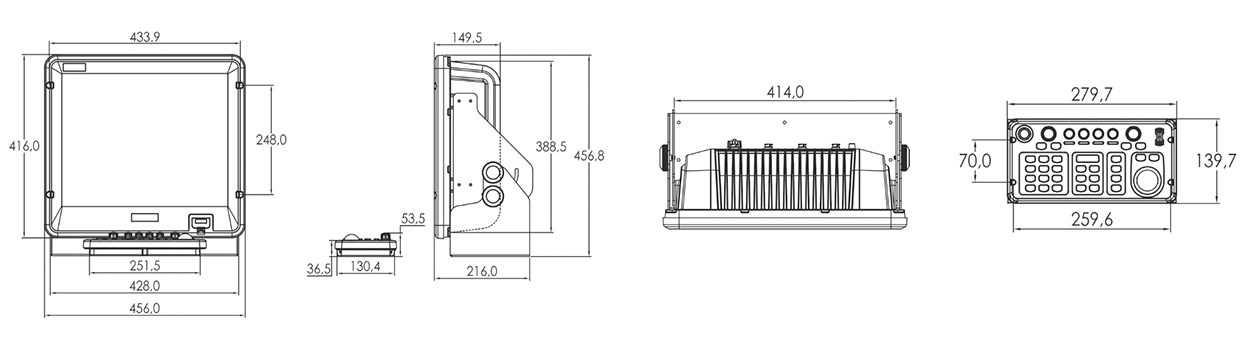

Размеры
|

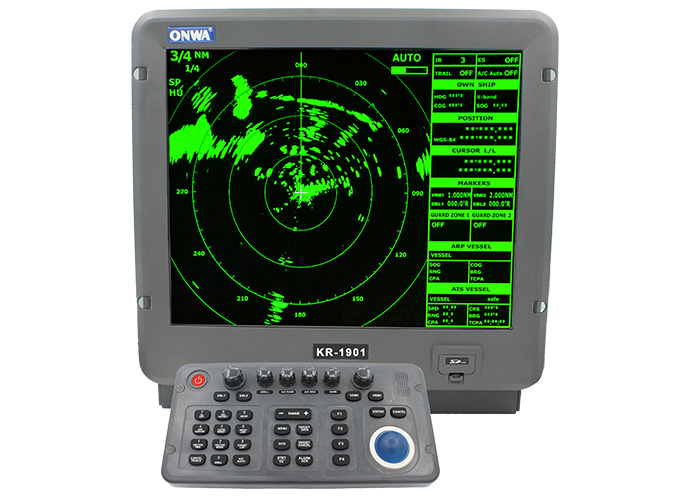

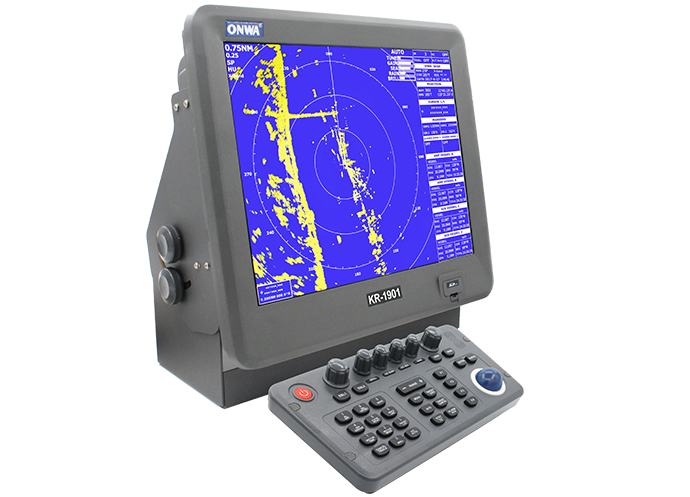

Дисплейный блок (KRD-1901)
|
|
|
Габариты: ДхВхШ (мм)
|
465,9х456,8*223 |
|
Дисплей
|
19” TFT ЖК-дисплей, 32-разрядный |
|
Разрешение
|
1280 (В) х 1024 (Г) |
|
Напряжение питания
|
24 В пост. тока, 180 Ватт (40 Ватт в эконом.режиме) |
|
Режим отображения
|
Направление, по курсу*, по северу*, по истинному движению** Требуется ввод курса ** Требуется ввод курса и скорости |
|
Шкалы дальности (морские мили)
|
Диапазон: 0.125, 0.25, 0.5, 0.75, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 24, 36, 48, 64, 72 Круг: 0.0625, 0.125, 0.125, 0.25, 0.25, 0.25, 0.5, 0.5, 1, 1, 2, 2, 4, 4, 6, 8, 16 |
|
Интервал эха
|
Интервал: 15с, 30с, 1мин, З мин, 6мин, 15 мин, ЗO мин или больше |
|
Формат NMEA 0183
|
Да |
|
АИС дисплей
|
|
|
Отслеживание
|
Суда АИС или ATON |
|
Режим отслеживания
|
Автоматический |
|
Информация отображения
|
Название судна, MMSI, Позывной, Дальность/Пеленг, L/L, Скорость/Курс, ROT, СРА/ТСРА (требуется ввод данных АИС) |
|
Средство Автоматической Радиолокационной Прокладки (САРП)
|
40 ручных или 20 автоматических +20 ручных |
|
Диапазон рабочих температур дисплей
|
-15°С до +55°С |
|
Радиочастотный передатчик
|
|
|
Частота
|
9410±30МГц (X-band) |
|
Длина импульса PRR
|
0.08μs/2100 Гц (0.125, 0.25, 0.5, 0.75, 1, 1.5* м.миль) 0.3 μ s/1200 Гц(1.5*,2,3* м.миль) 0.8 μ s/600 Гц(3*,4,6,8, 12, 16,24,36, 48, 64, 72**м.миль) |
|
Пиковая выходная мощность
|
KR-1968-H: 6 кВт/12,5/25 кВт номинал |
|
Микшер и гетеродин
|
Микроволновая интегральная схема |
|
Уровень шума
|
10дБ |
|
Промежуточная частота
|
60 МГц Полоса пропускания: 25 МГц (0,08/0,3 мВ с), 3 МГц (0,8 мВ с) |
|
Антенна
|
|
|
Тип
|
Щелевая волноводная решетка |
|
Антенна. Длина и скорость вращения
|
Стандартно: антенна откр.типа 120см(RA 12), 24 об/мин (4кВт)/ откр.типа 180 см (RA 18) 24 об/мин (6,5 кВт) |
|
Ветровая нагрузка
|
До 100 узлов |
|
Ширина луча
|
RA12: Гор:1.9 ° Верт:22 ° RA 18: Гор: 1.2 ° Верт:22 ° |
|
Диапазон рабочих температур антенны
|
-25°С до + 70 °С |
