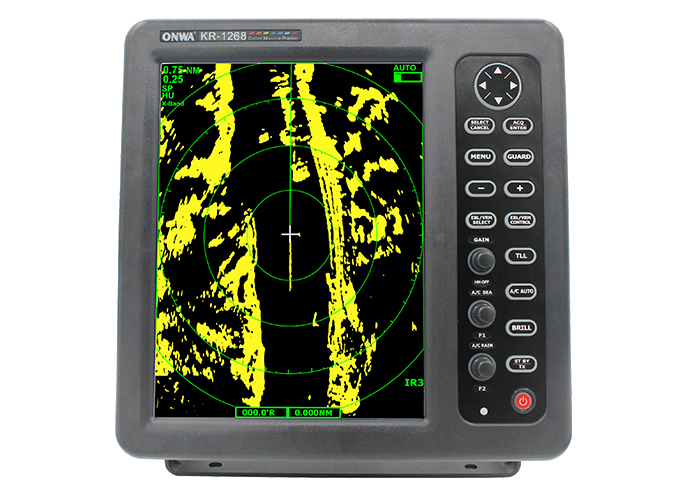

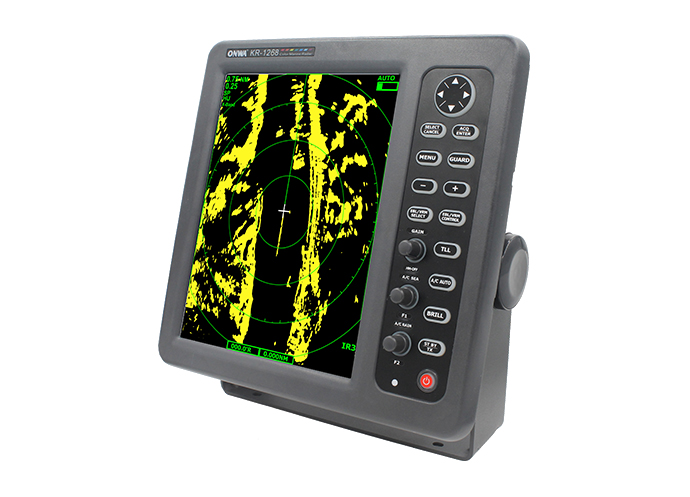

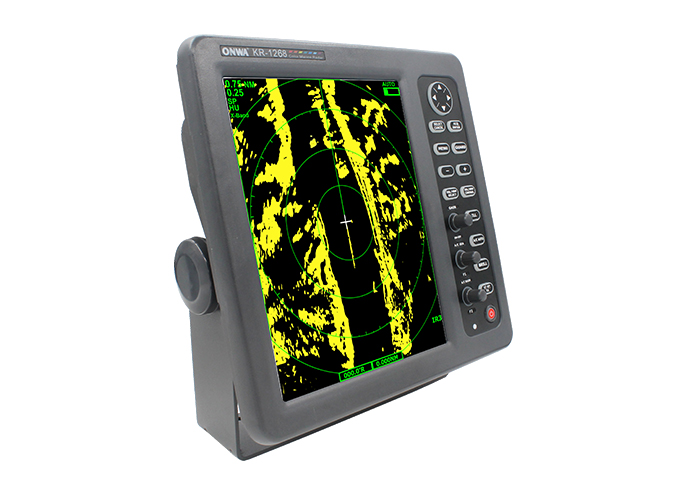

Радар KR-1268 – радиолокационная станция компании ONWA. Радар представляет собой 12.1-дюймовый TFT цветной ЖК-дисплей с функциями АИС, отслеживания целей (ARPA). Позволяет автоматически отслеживать, обнаруживать надводные объекты, определяя такие параметры как: скорость, курс, дальность, пеленг, CPA/TCPA. Системное программное обеспечение радара компании ONWA может обновляться через USB.
Морской радар KR-1268 можно эксплуатировать в суровых условиях, благодаря прочному литому, водонепроницаемому корпусу. Дисплей устройства выдерживает температуры от -15 до +55°C, а антенный блок – от -25 до +70°C. Радар сохраняет работоспособность при относительной влажности воздуха до 93%. Навигационный прибор позволяет обеспечить безопасность плавания, судна.
Сферы применения
- Навигация. Морской радар отслеживает до 40 автоматических целей, обеспечивая безопасность плавания.
- Морская безопасность. С помощью отображаемой информации, радар позволяет предупреждать возможные столкновения с надводными препятствиями.
Причины купить
- Широкий диапазон рабочих температур.
- 12,1-дюймовый TFT цветной ЖК-дисплей.
- Возможность отслеживания до 40 автоматических целей.
- Функция отображения АИС.
- Прочный, литой, водонепроницаемый корпус.
- Программируемые пользователем функциональные клавиши.
Функция радара

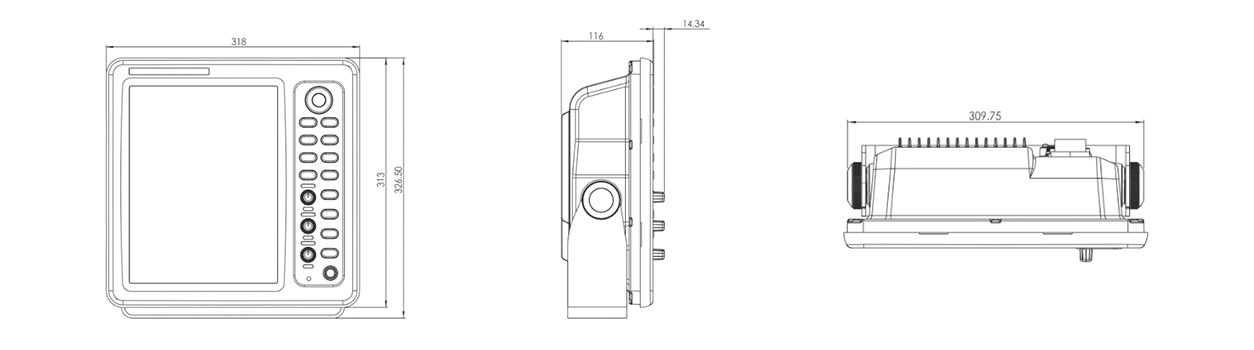

Размеры
|

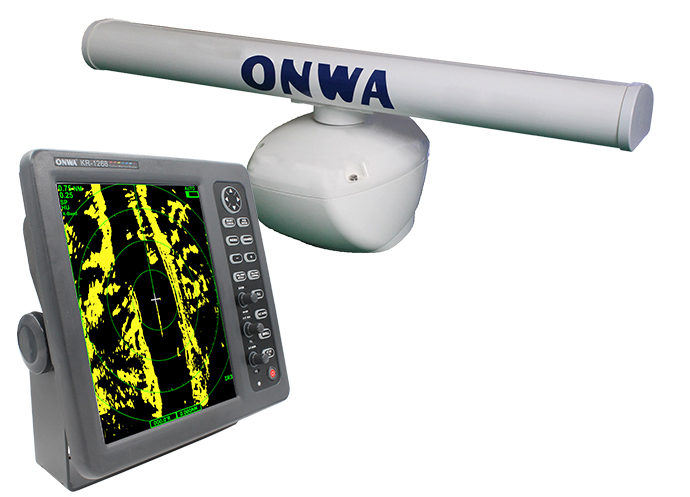

Антенный излучатель
|
KRA-4001 |
|
Радиатор
|
Волноводная решетка с прорезями |
|
Длина излучателя
|
120 см |
|
Скорость вращения антенны
|
24 об/мин (±2) |
|
Сопротивление ветру
|
Относительная скорость ветра 100 узлов (51,5 м/с) |
|
Ширина луча
|
По горизонтали 1.9° По вертикали 22° |
|
Боковой лепесток
|
В пределах ± 20° от основного лепестка; менее -24 дБ За пределами ± 20° от основного лепестка; менее -30 дБ |
|
Поляризация
|
Горизонтальная |
|
Модуль приемопередатчика (находится в обтекателе антенны)
|
|
|
Передающая трубка
|
MAF1422 либо MSF1422 |
|
Частота
|
9410 МГц + 30 МГц (X-диапазон) |
|
Выходная мощность
|
6кВт |
|
Частота и длина импульса
|
0,08 мкс/2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 нм) 0,3мкс/1200 Гц (1,5, 2, 3 нм) 0,8 мкс/600 Гц (3, 4, 6, 8, 12, 16, 24, 36 нм) |
|
Время готовности
|
1:30 мин |
|
Модулятор
|
Метод переключения полевого транзистора |
|
Настройка
|
Автоматическая либо ручная |
|
Выходной каскад приемника
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор с диодным ограничителем |
|
Ширина полосы
|
Длина импульса Tx 0,3 мкс, 0,08мкс: 25 МГц Длина импульса Tx 0,8мкс: 3 МГц |
|
Коэффициент шума
|
10дБ |
|
Промежуточная частота
|
60МГц |
|
Условия окружающей среды
|
|
|
Температура
|
Дисплей: от -15 до +55°C Антенный блок: от -25 до +70°C |
|
Влажность
|
Относительная влажность воздуха 93% либо менее при температуре 40°C |
|
Источник питания
|
От 10,5 В постоянного тока до 40,0 В постоянного тока, 60 Вт (30 Вт в экономичном режиме) |
|
Дисплей
|
|
|
Тип
|
12.1-дюймовый TFT цветной ЖК-дисплей, 32-разрядный со светодиодной подсветкой |
|
Разрешение
|
1024х768 пикселей |
|
Режимы дисплея
|
По северу, По путевой точке, По курсу, По истинному курсу * Требуется ввод курса ** Требуется ввод курса, скорости |
|
Диапазон, интервал диапазона, количество колец
|
Диапазон: 0.125, 0.25, 0.5,0.75, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, 24, 36 Интервал диапазона: 0.0625,0.125,0.125,0.25,0.25,0.25,0.5,0.5,1,1,2,2,4,4,6 Количество колец: 2,2,4,3,4,6,4,6,4,6,4,6,4,6,4,6,6 |
|
Разрешение по направлению
|
4° |
|
Точность по направлению
|
1° |
|
Дальность действия
|
Более 30м |
|
Точность определения по кольцу дальности
|
0,9% либо используемая дальность действия, либо 8 м, в зависимости от того, что больше |
|
Минимальная дальность
|
Более 25м |
|
Функция отслеживания цели
|
Количество обнаружений: 40 Отслеживание: Автоматическое Отображение: Скорость, курс, дальность/ пеленг и CPA /TCPA |
|
Вибрация
|
Общая амплитуда вибрации: От 1 до 12,5 Гц± 1,6 мм От 12,5 до 25 Гц± 0,38 мм От 25 до 30 Гц± 0,1 мм |
|
Эхо-сигнал
|
Интервал: 15 секунд, 30 секунд, 1 минута, 3 минуты, 6 минут, 15 минут, 30 минут или непрерывный |
|
Интерфейс
|
$–APB,$–BWC,$–BWR,$–DBK,$–DBS,$–DBT,$–DPT, $–GGA,$–GLC,$–GLL,$–GTD,$–HDG,$–HDW,$–HDT, $–MDA,$–MTW,$–RMA,$–RMB,$–RMC,$–VTG,$–VHW,$–XTE |
|
АИС дисплей (требуется ввод данных АИС)
|
Получение данных: суда АИС либо АТON Отслеживание: Автоматическое Отображение на дисплее: Название судна, MMSI, Позывной, Дальность/Пеленг, L/L, Скорость/курс, ROT, CPA/TCPA |
Комплектация
- Блок отображения – 1 шт.
- Радарная антенна KRA-4001 – 1 шт.
- Антенный кабель длиной 10/15/20/30 м (необходимо уточнять при заказе) – 1 шт.
- Кабель питания (3 м) – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Стандартный комплект запасных частей и монтажных материалов – 1 шт.
Опционально
- Датчик курса KA-GC9A
