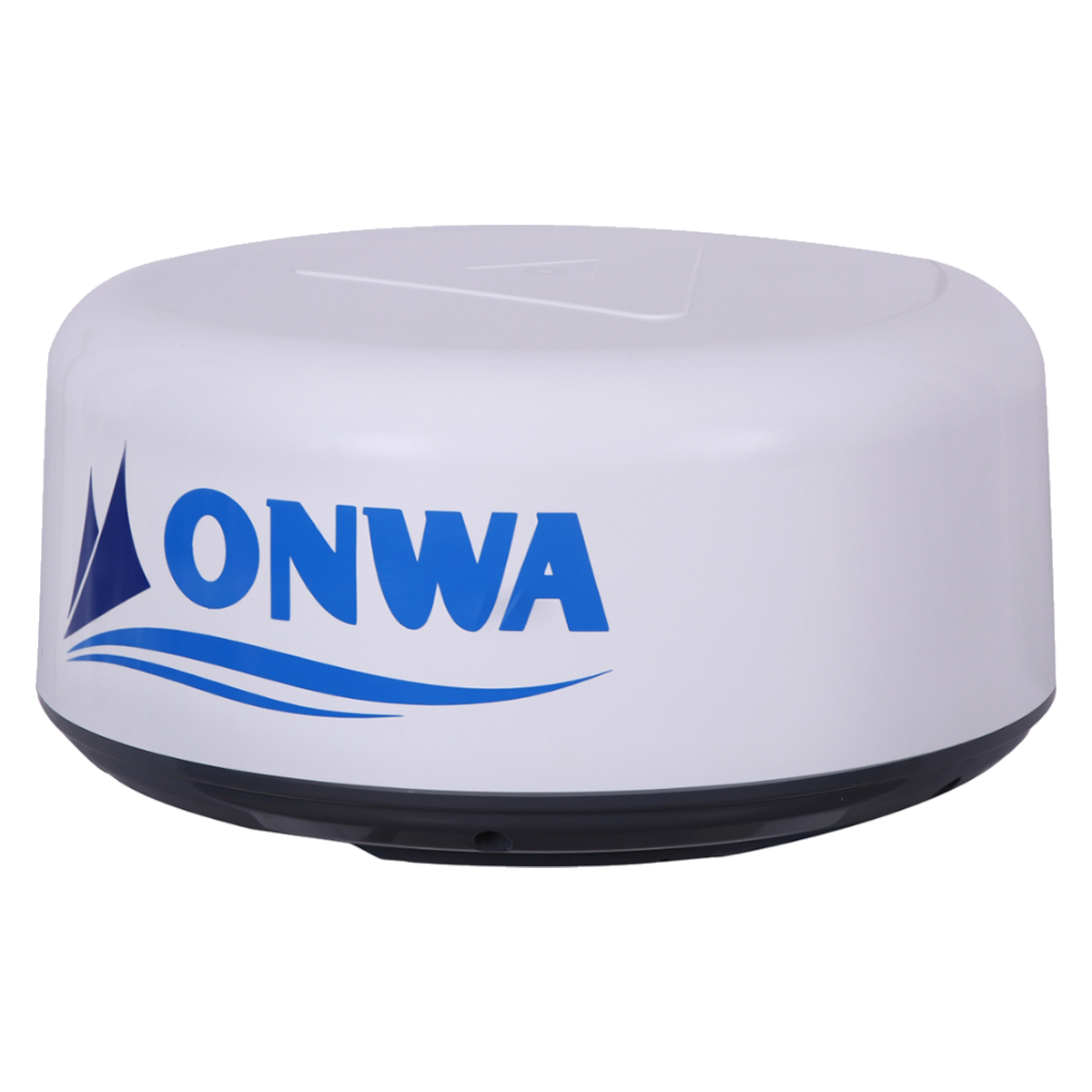

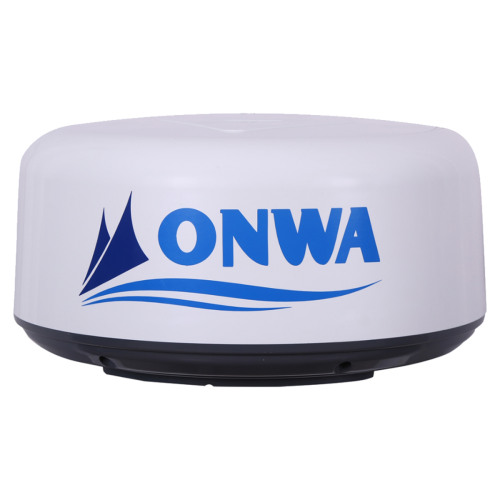

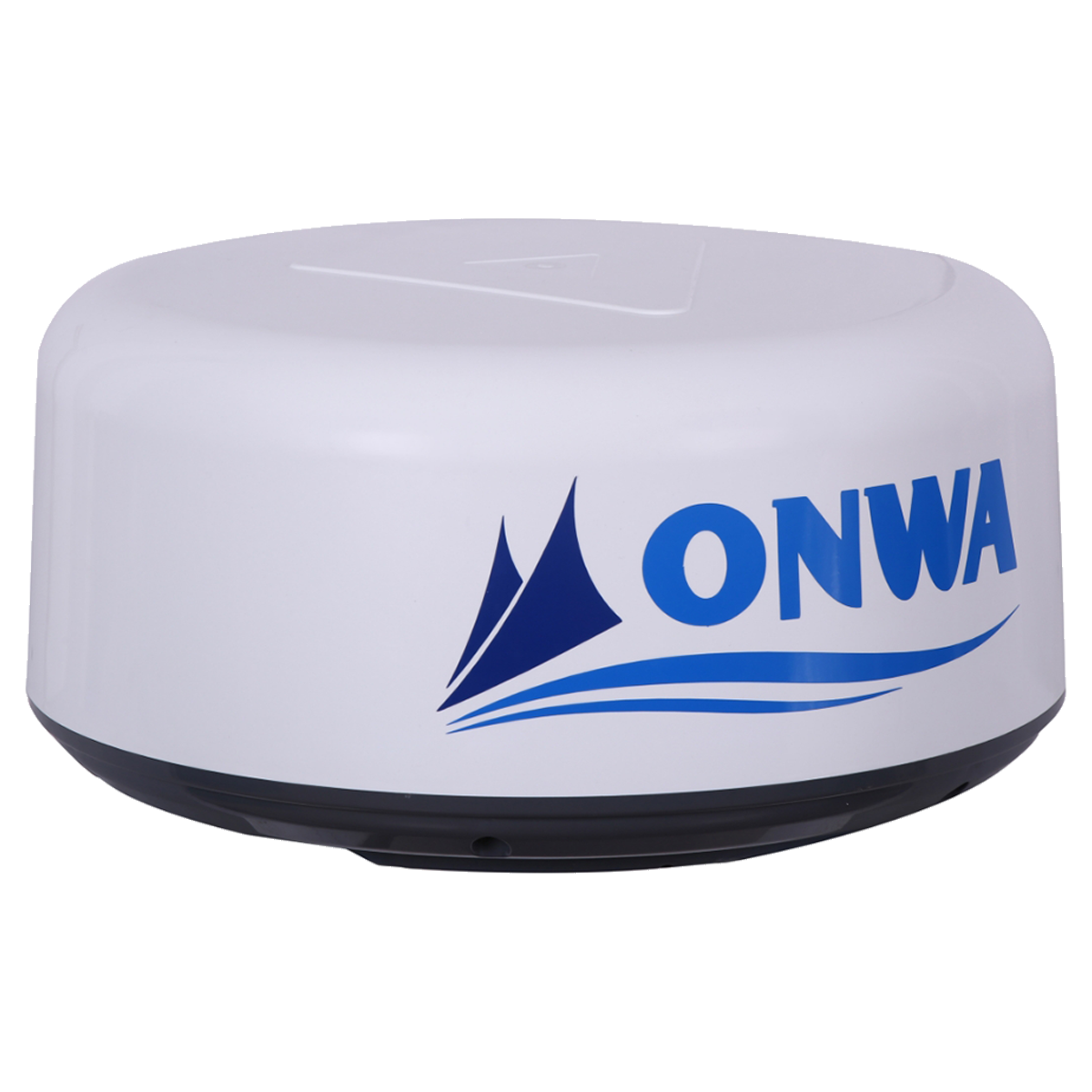

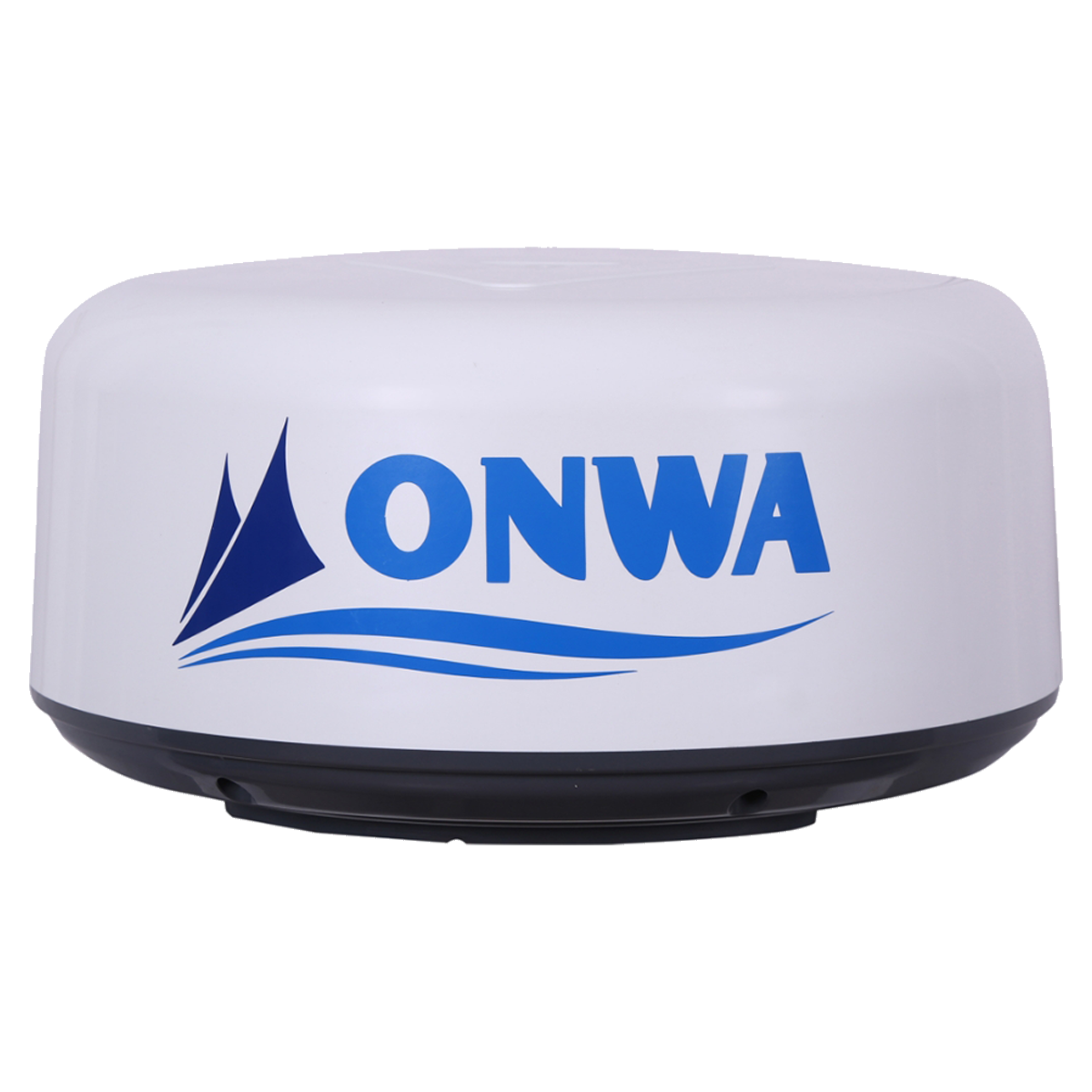

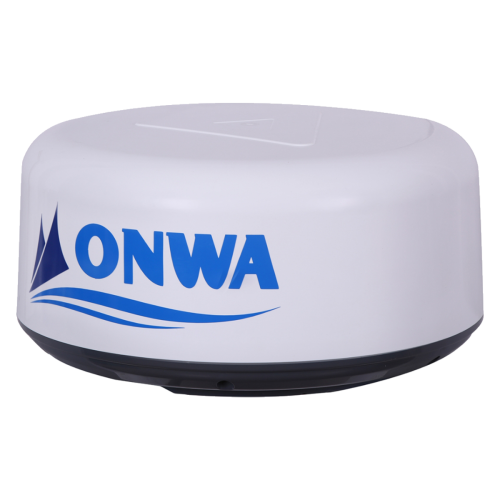

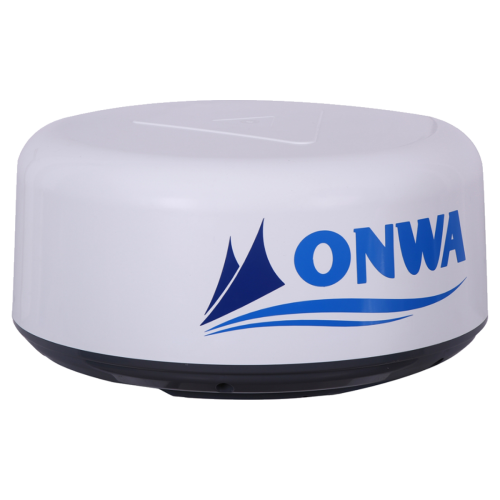

Судовой купольный радар ONWA KRA-R25W
KRA-R25W – это купольный радар, произведённый компанией ONWA. Судовой радар, спроектированный для надежной работы в морских условиях, демонстрирует широкий диапазон рабочих температур от
-25° до +55°C и выдерживает высокую относительную влажность до 95% при температуре +35°C. Защита от воздействия воды обеспечивается стандартом IPX6, позволяющим эксплуатировать радар на открытой палубе без опасения повреждений.
Устройство способно выдерживать максимальную относительную скорость ветра до 51 м/сек (100 узлов). Питание осуществляется от источника постоянного тока в диапазоне 10,5-31,2 В с защитой от переполюсовки. Потребляемая мощность в рабочем режиме варьируется от 17 до 29 Вт, а в режиме ожидания составляет всего 3,9 Вт (типично) при напряжении 13,8 В постоянного тока. Для защиты рекомендуется использовать предохранитель на 5 А.
Легкая конструкция купольного радара, массой всего 5,9 кг (без кабеля), облегчает установку. Радар обеспечивает дальность действия до 36 морских миль и переменную скорость вращения от 20 до 60 оборотов в минуту, зависящую от выбранного режима работы и возможностей подключенного многофункционального дисплея (МФД). Частота передатчика находится в X-диапазоне от 9,4 до 9,5 ГГц с горизонтальной плоскостью поляризации.
Пиковая выходная мощность передатчика составляет 25 Вт, а минимальная дальность действия радара – 6 метров. Частота повторения развертки варьируется от 700 до 2400 Гц в зависимости от режима работы, длительность импульса находится в диапазоне 0,04 - 64 мксек +/-10%. А ширина полосы развертки достигает максимальной частоты 48 МГц.
Для передачи данных используется современный и быстрый протокол Ethernet 100Base-T. Максимальная длина соединительного кабеля составляет 30 м (98,5 футов) и приобретается отдельно в качестве опции.

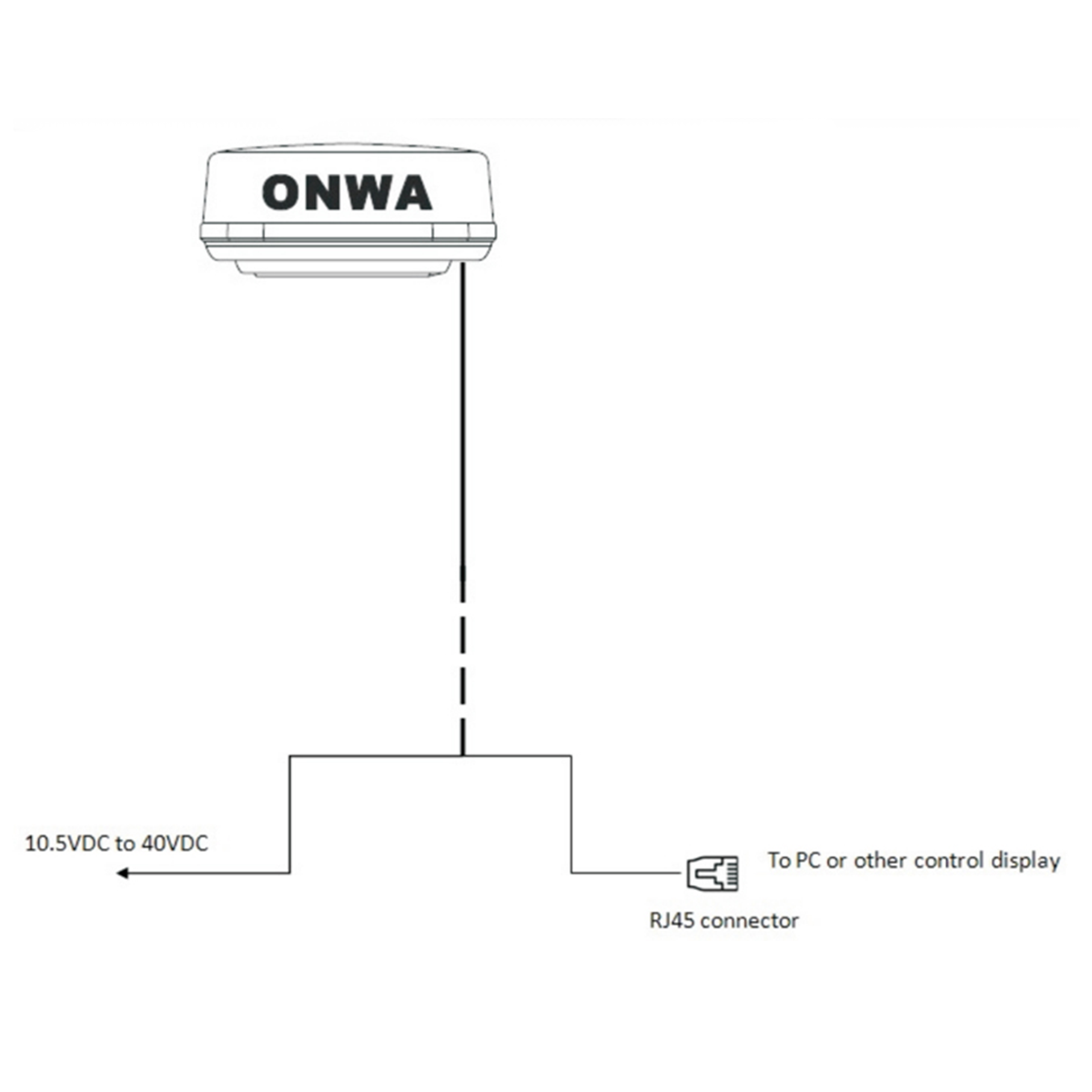

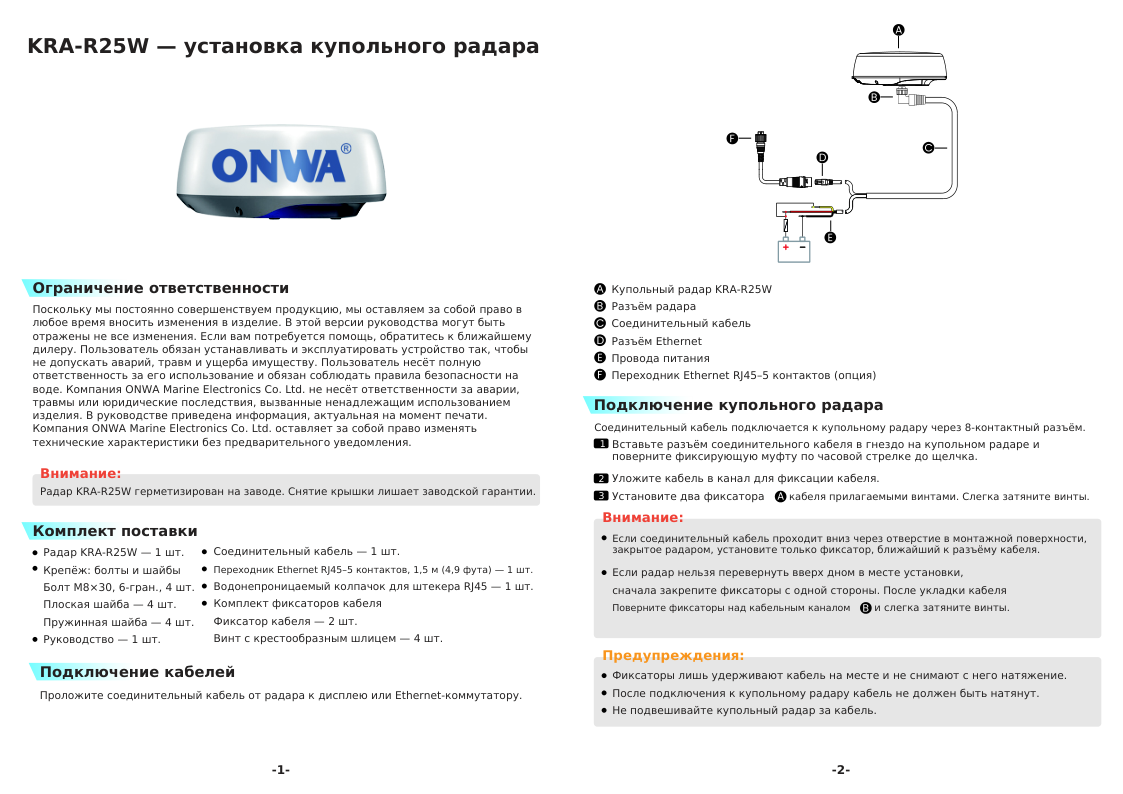

Кабель-адаптер Ethernet используется для подключения купольного радара к 5-контакному разъёму Ethernet. Используйте прилагаемый водонепроницаемый чехол для кабеля, чтобы герметизировать соединение между соединительным кабелем и кабелем-адаптером Ethernet.
Соединительный кабель купольного радара подключается к купольному радару с помощью 8-контактного разъема.
При установке купольного радара в месте, где его нельзя разместить вверх ногами в пределах досягаемости кабеля купольного радара, сначала установите фиксаторы с одной стороны. После того, как кабель будет установлен на место, поверните фиксаторы над каналом крепления и аккуратно затяните винты.
Сферы применения судового радара

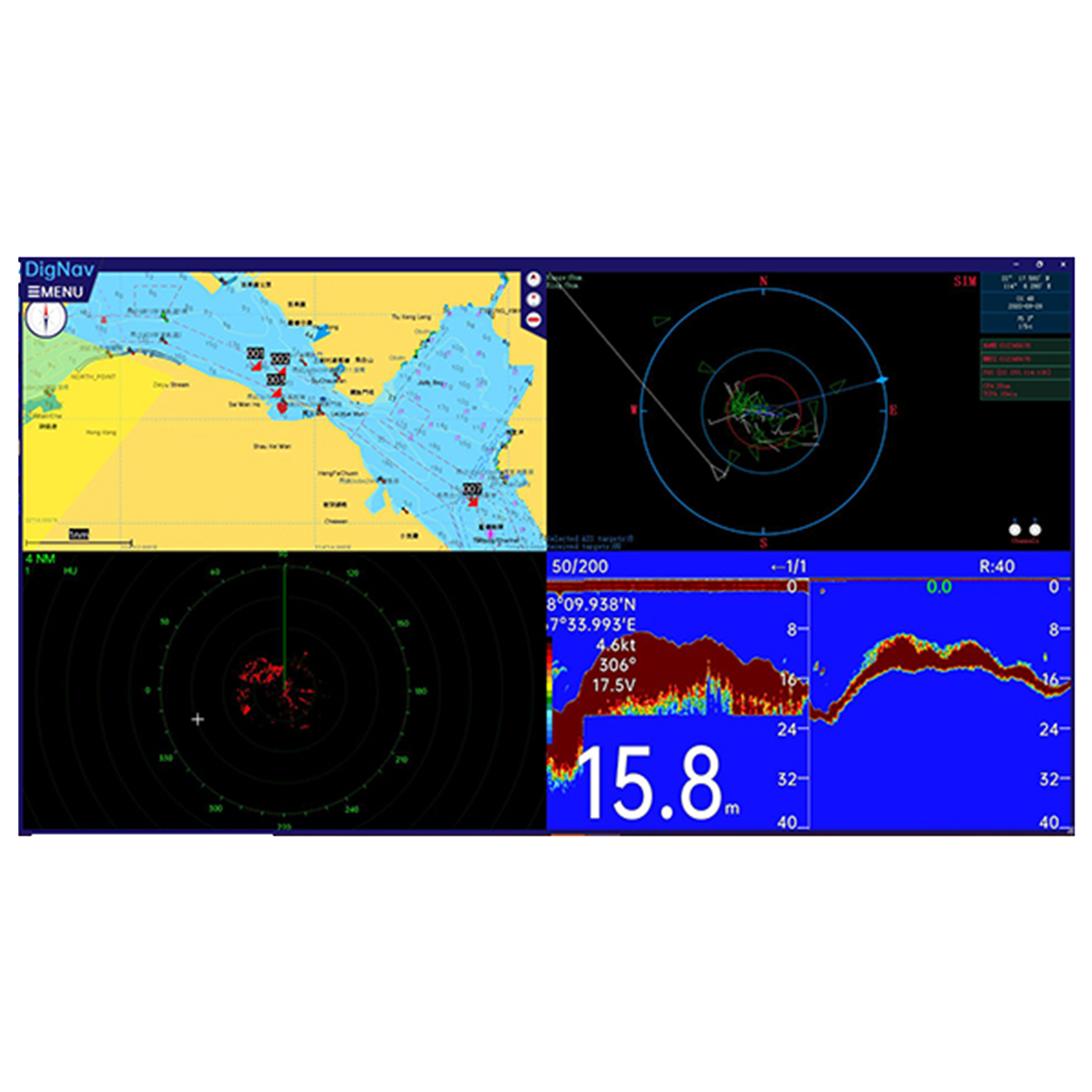

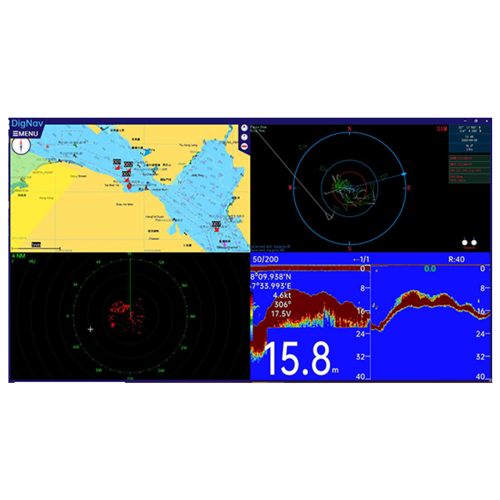

- Навигация. KRA-R25W помогает безопасно вести судно, обнаруживая другие суда, берег, опасные объекты и ориентиры, особенно когда видимость ограничена (из-за тумана, ночи или шторма).
Причины купить купольный радар
- Водонепроницаемость IPX6
- Горизонтальная поляризация
- Широкий диапазон рабочих температур
- Частота повторения развертки 700-2400 Гц (в зависимости от режима)
- Протокол Ethernet 100 Base-T
|
Рабочая температура
|
От -25°С до +55°C |
|
Относительная влажность
|
95% при +35° C |
|
Водонепроницаемость
|
IPX6 |
|
Максимальная относительная скорость ветра
|
51 м/сек (100 узлов) |
|
Вход постоянного тока
|
10,5-31,2 В с защитой от переполюсовки |
|
Потребляемая мощность в рабочем режиме
|
17-29 Вт |
|
Потребляемая мощность в режиме ожидания
|
3,9 Вт (типично) при напряжении 13,8 В постоянного тока |
|
Рекомендуемая мощность предохранителя
|
5 А |
|
Масса купольного радара (без кабеля)
|
5,9 кг |
|
Диапазон действия радара
|
36 НМ |
|
Скорость вращения (зависит от режима)
|
20-60 об/мин (зависит от режима и МФД) |
|
Частота передатчика
|
X-диапазон - от 9,4 до 9,5 ГГц |
|
Плоскость поляризации
|
Горизонтальная поляризация |
|
Пиковая выходная мощность передатчика
|
25 Вт |
|
Минимальная дальность действия
|
6 м |
|
Частота повторения развертки
|
700-2400 Гц (в зависимости от режима) |
|
Длительность импульса
|
0,04 - 64 мксек +/-10% |
|
Ширина полосы развертки
|
Максимальная частота 48 МГц |
|
Протокол
|
Ethernet 100Base-T |
|
Максимальная длина соединительного кабеля
|
30 м (98,5 футов) - поставляется в качестве опции |
