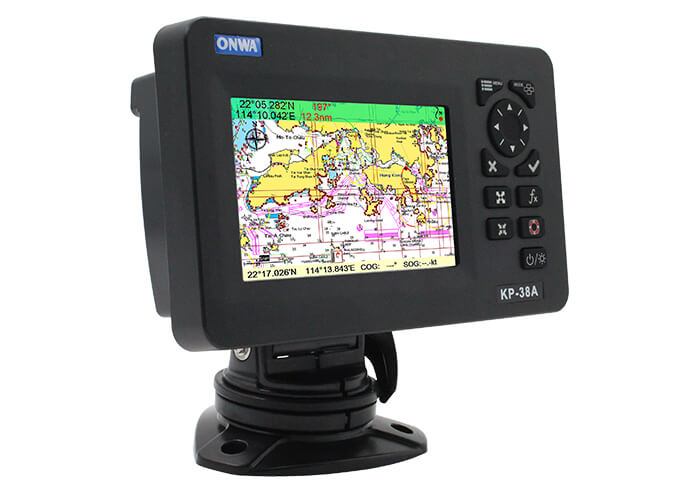

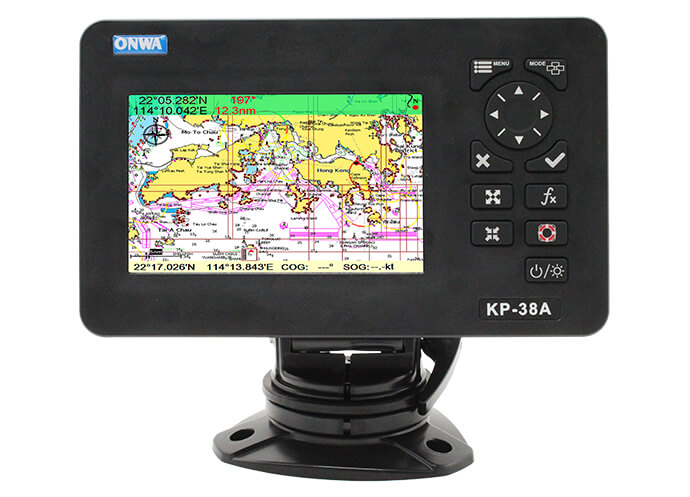

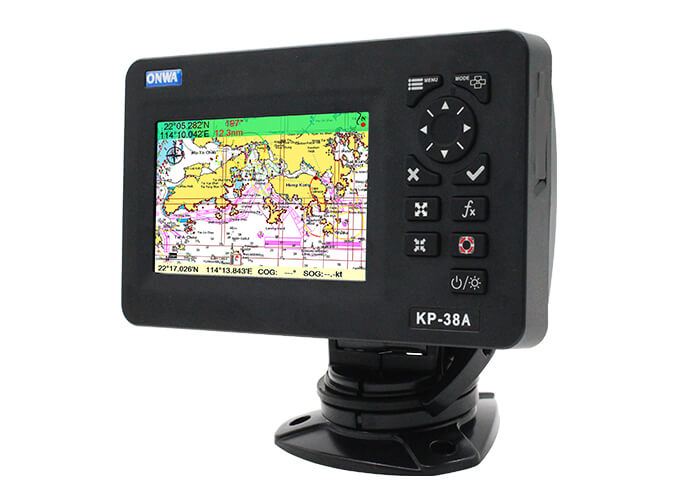

Картплоттер Onwa КР-38А
Картплоттер Onwa КР-38А известной китайской компании ONWA Marine - универсальный навигационный прибор, незаменимый на судах различного типа. Данный картплоттер Onwa обеспечивает навигационную безопасность плавания. Отображает местоположение плавсредства на электронных картах, позволяет обмениваться навигационными, иными данными с другими судами, береговыми службами. 5-дюймовый цветной ЖК плоттер Onwa КР-38А имеет встроенный АИС транспондер класса В+, GPS-антенну. АИС оснащен VHF-передатчиком, двумя TDMA-приемниками двух VHF-каналов, интерфейсом, коммуникационным процессором, GPS-приемником. Благодаря последнему оператор также получает данные о позиции, COG, SOG. Картплоттер поддерживает карты K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +. Совместим с ГНСС ГЛОНАСС, GPS, Beidou, Галилео.
В памяти данного картплоттера Onwa может храниться 12 000 пользовательских путевых точек, максимум 30 маршрутов. Имеет автоматический журнал пути на 8 000 точек, дает возможность отследить маршрут судна в обоих направлениях. Дисплей картплоттера соответствует классу защиты IPX5: выдержит воздействие струй воды под низким давлением. Антенна имеет степень защиты IP66: полностью защищена от проникновения внутрь оболочки пыли, а также воды. GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя данные максимум с 50 спутников. Картплоттер Onwa КР-38А соответствует требованиям ИМО, международного стандарта IEC 60945.
Сферы применения
- Навигация. Обеспечивает безопасность навигации, отслеживая, отображая местоположение судна, информацию о курсе, маневрах.
- Судоходство. Картплоттер позволяет плавсредствам обмениваться различными данными с другими плавсредствами, береговыми службами для безопасности судоходства.
- Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.
Причины купить
- Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
- Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
- GPS-приемник с возможностью использования данных с 50 спутников.
- Соответствие требованиям ИМО, международного стандарта IEC 60945.
Совместимые карты
Возможности АИС
Размеры
|
Картплоттер
|
|
|
Габариты, мм
|
198х120х77 |
|
Полоса частот, МГц
|
156,0125-158,0125 МГц; 160,6125-162,0375 МГц |
|
Шаг сетки частот, кГц
|
25 |
|
Модуляция
|
GMSK |
|
Излучаемая мощность, Вт
|
1,0 |
|
Класс излучения
|
G2B, F2D |
|
Ширина полосы излучения на уровне -30 дБ
|
18,8 кГц |
|
AIS Channel 1
|
161.975 MГц (канал 87B) |
|
AIS Channel 2
|
162.025 MГц (канал 88B) |
|
Девиация частоты, кГц
|
± 5 |
|
Отклонение частоты
|
+ 10 х 10⁻⁶ |
|
Отклонение мощности несущей частоты, дБ
|
± 1,5 |
|
Паразитное излучение
|
|
|
9 кГц ... 1 ГГц
|
–36 дБм |
|
1 ГГц ... 4 ГГц
|
–30 дБм |
|
Поляризация
|
Вертикальная |
|
Чувствительность приемника
|
-123 дБм |
|
Модуляция при приеме
|
1,300 Гц / 2,100 Гц FSK |
|
Избирательность приемника по соседнему каналу, дБ
|
не хуже 70 |
|
Избирательность приемника по побочным каналам приема, дБ
|
не хуже 70 |
|
Тип антенны, дБ
|
штыревая, Кус=3 дБ |
|
Поляризация
|
вертикальная |
|
Скорость передачи
|
1200 б/с |
|
Тип транспондера
|
цифровой |
|
Чувствительность приемника
|
-123 дБм |
|
Модуляция при приеме
|
1,300 Гц / 2,100 Гц FSK |
|
Избирательность приемника по побочным каналам приема
|
не хуже 70 дБ |
|
Антенна GPS «КА-07»
|
|
|
Количество каналов
|
50 |
|
Рабочая частота GPS приемника
|
1575,42 МГц + 1,023 МГц |
|
Частота вывода информации
|
1 Гц |
|
Принимаемый класс излучения
|
11М5G1D |
|
Стабильность частоты - долговременная
|
1 х 10⁻⁶ |
|
Точность определения места
|
5 м |
