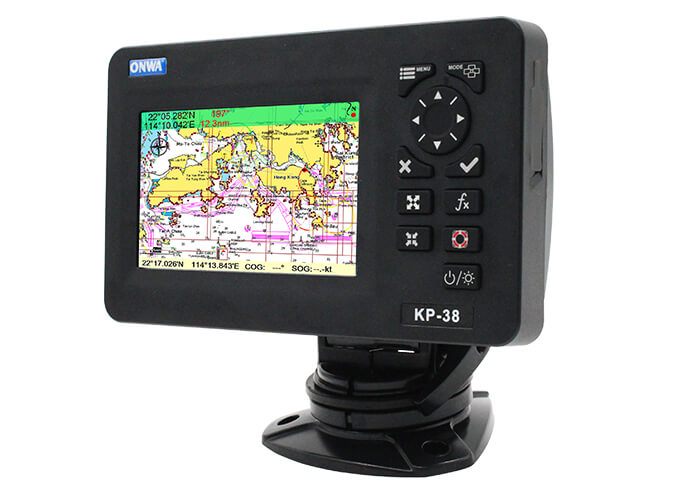

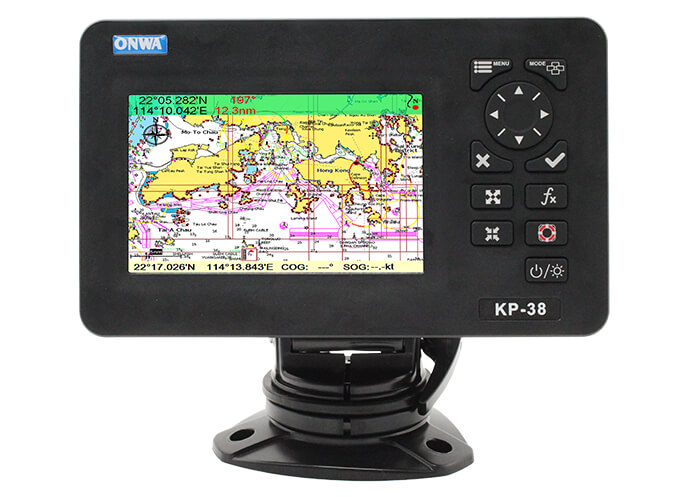

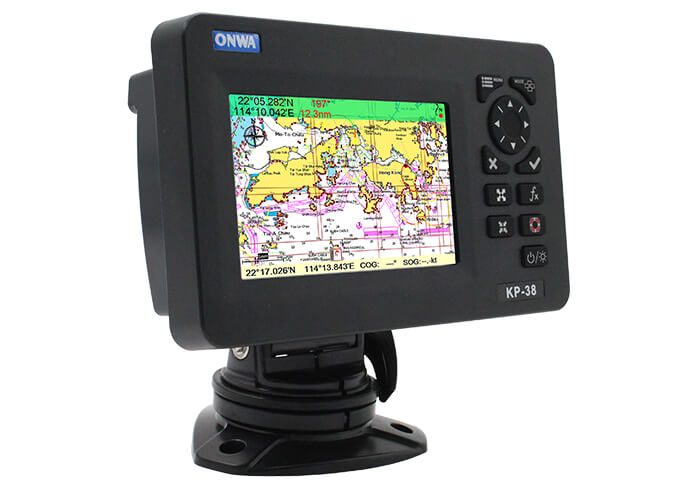

Картплоттер Onwa КР-38

Картплоттер КР-38 – компактный 5-дюймовый GPS-плоттер для обеспечения навигационной безопасности плавания. Картплоттер КР-38 отображает местоположение плавсредства на электронных картах, позволяет обмениваться навигационными, иными данными с другими судами, береговыми службами. Навигационный прибор от компании ONWA Marine поддерживает карты K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +. Совместим с ГНСС ГЛОНАСС, GPS, Beidou, Галилео.

В памяти картплоттера может храниться 12 000 пользовательских путевых точек, максимум 30 маршрутов. Имеет автоматический журнал пути на 8 000 точек, дает возможность отследить маршрут судна в обоих направлениях. Дисплей, антенна картплоттера имеют степень защиты IP66: полностью защищены от проникновения внутрь оболочки пыли, воды.

GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя данные максимум с 50 спутников.

Сферы применения

Навигация. Обеспечивает безопасность навигации, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.

Причины купить

Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.
Соответствие требованиям ИМО, международного стандарта IEC 60945.
Степень защиты IP66.

Видео распаковки

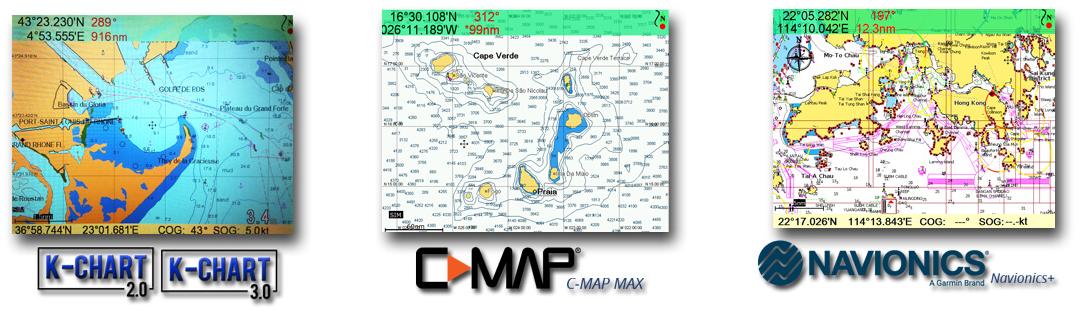

Совместимые карты

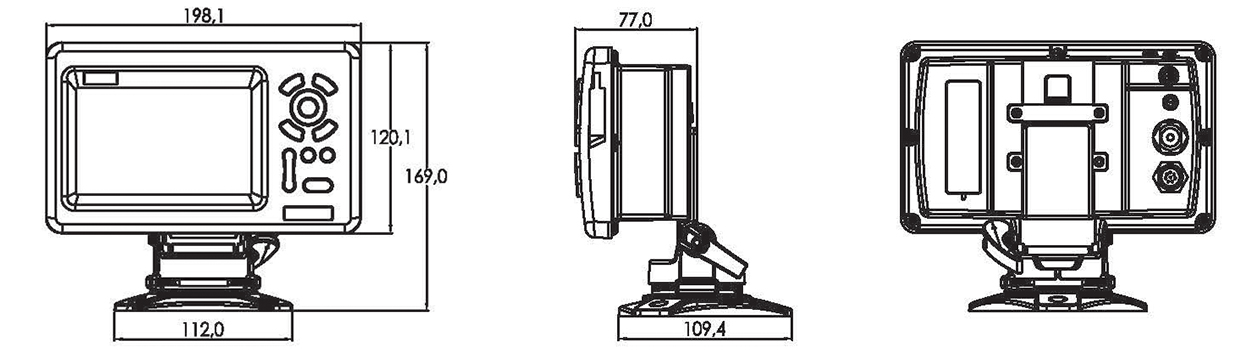

Размеры

Характеристики плоттера
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях.
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер, сигнализация АИС (CPA/TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы/отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX, Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут либо от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Восход/Закат солнца/Восход/Заход Луны
Характеристики GPS приемника
Приемник	С 50 параллельными каналами непрерывно отслеживает, использует до 50 спутников для вычисления, обновления местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. либо 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
QZSS	Поддерживает
Спутниковая система	Выбор из 4 GNSS: GPS, Beidou, ГЛОНАСС, Galileo
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	GPS
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01, NMEA 0183 V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200, 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200, 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV, VTG
Входная скорость передачи данных АИС в бодах	38400 из входного порта GPS
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Выходы для автопилота	APA, APB, XTE, BOD
Источник питания	От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В
Физические данные
Размер, мм	169(В)х198,1(Ш)х77(Г)
Вес, кг	0,6
Дисплей	Цветной TFT с диагональю 5 дюйма, 800×480 пикселей
Водонепроницаемость	Дисплей (передняя панель): IP66 Антенный блок: IP66
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
