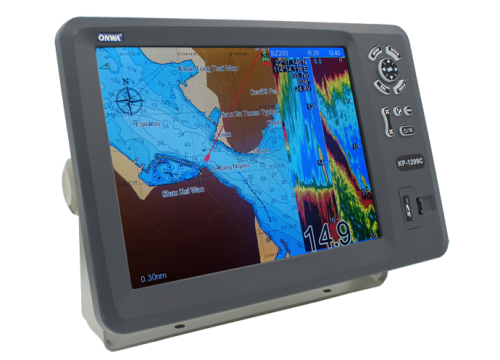

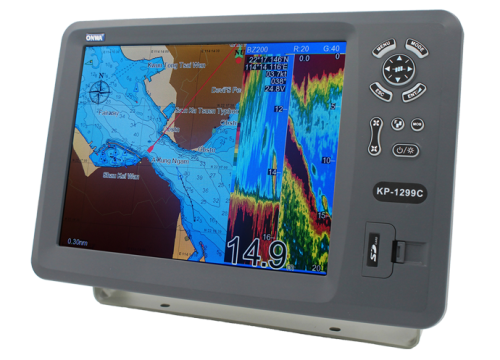

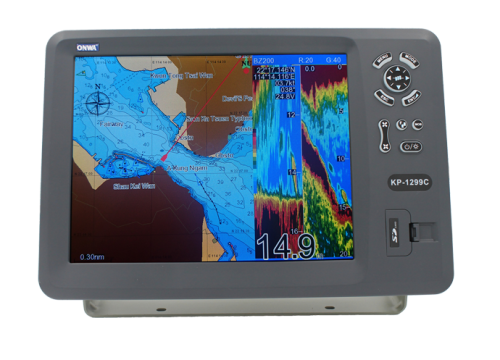

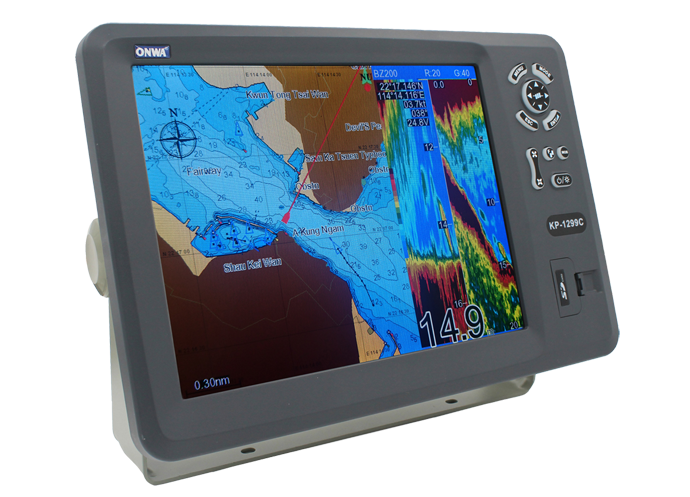

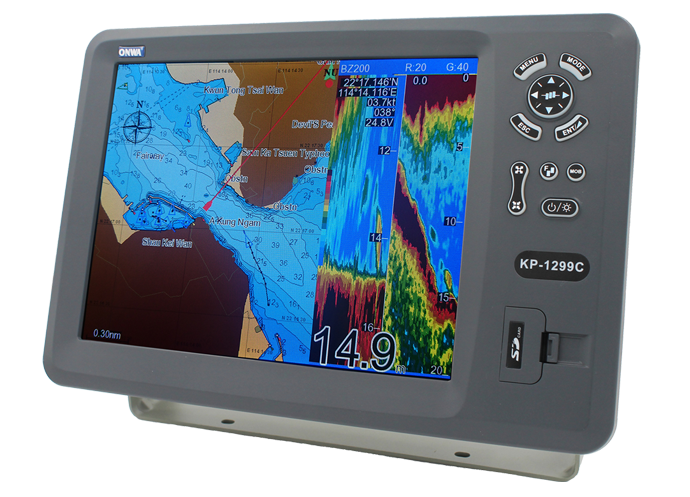

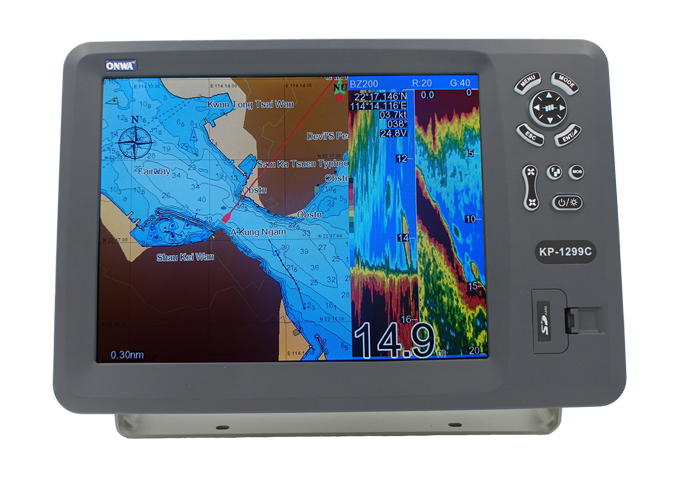

Картплоттер Onwa КР-1299С

КР-1299С от ONWA - 12-дюймовый GPS-картплоттер со встроенным эхолотом, поддерживающий карты K-Chart, C-Map Max, Navionics +. Картплолттер КР-1299С помогает обеспечить навигационную безопасность плавания, отображая местоположение, курс следования плавсредства на электронных картах. Может быть расширен до функций АИС класса В+ и радара путем добавления KS-200A и радарных антенн.

В памяти КР-1299С может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов. Автоматический журнал пути на 8 000 точек позволяет отследить маршрут судна в обоих направлениях. Дисплей картплоттера, антенный блок соответствуют классу защиты IPX6: выдержат воздействие потоков воды с любого направления. Дисплей может работать при температурах от -15℃ до +55℃, антенный блок - от -25℃ до +70℃.

GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя данные максимум с 50 спутников. Картплоттер Onwa КР-1299 совместим с ГНСС ГЛОНАСС, GPS, Beidou и Галилео.

Сферы применения

Навигация. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
Судоходство. Картплоттер позволяет плавсредствам отслеживать характеристики дна, благодаря блоку эхолокации.
Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.

Причины купить

Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.
Соответствие классу защиты IPX6.

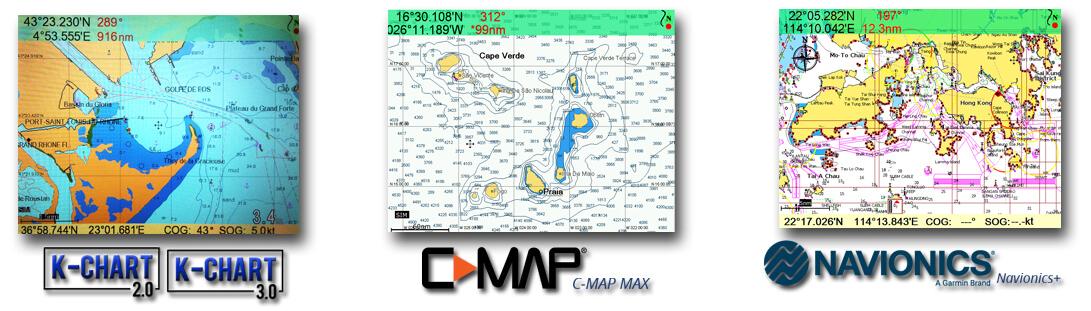

Совместимые карты

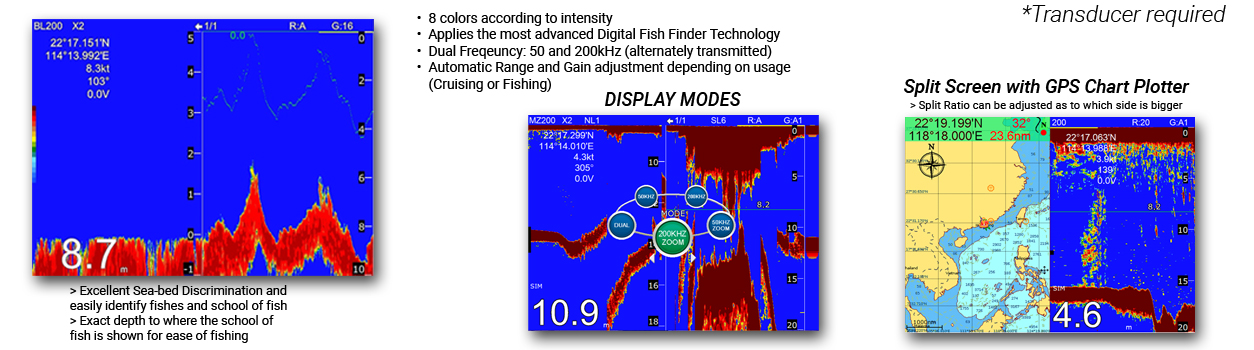

Встроенная функция эхолота

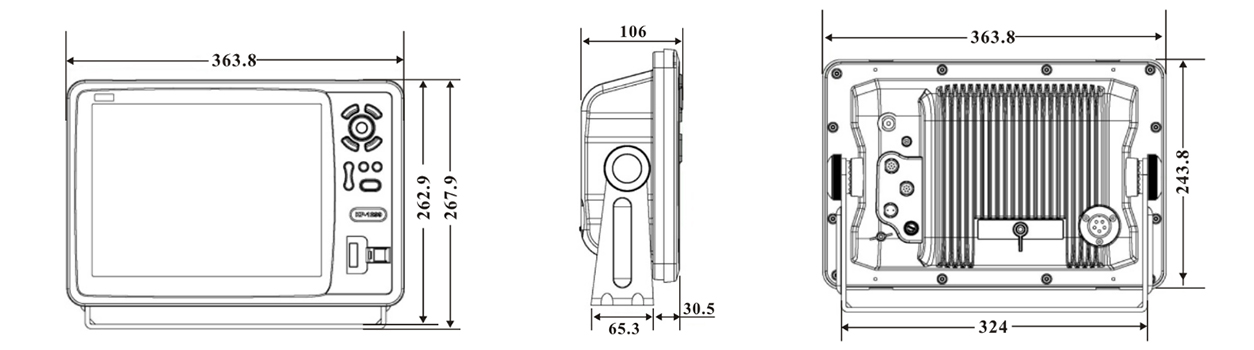

Размеры

Характеристики плоттера
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB и треков или перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить путь в обоих направлениях
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер и сигнализация АИС (CPA и TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы и отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX и Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек или внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут или от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
Характеристики GPS приемника
Приемник	С 50 параллельными каналами непрерывно отслеживает и использует до 50 спутников для вычисления и обновления вашего местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. или 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
QZSS	Поддерживает
Спутниковая система	Выбор из 4 GNSS: GPS, Beidou, ГЛОНАСС и Galileo
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	KA-07
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01 и V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200 и 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200 и 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV и VTG
Входная скорость передачи данных АИС в бодах	38400 из входного порта GPS
Характеристики блока эхолокации
Цвет эхосигнала	16 цветов (включая цвет фона) в зависимости от интенсивности эхосигнала. Цвет фона можно выбрать из синего, светло-голубого, белого и черного
Базовый диапазон	5/10/20/40/80/150/200/300/600/1000 м (основные диапазоны можно изменить в системном меню)
Сдвиг диапазона	До 1000 метров (3000 футов, 600 саженей)
Диапазон масштабирования	2, 3, 4 и 6 диапазонов
Блокировка по дну	5/10 метров, 10/20 футов, 2/5 саженей
Диапазон расширения
Автоматический режим	Автоматическая регулировка диапазона и усиления
Режим отображения	Высокочастотный (200K), низкочастотный (50K), Двойной (200K и 50K 1/2 дисплея на каждом), масштабирование (200K и 50K зум) и А-прицельный дисплей, масштабирование дисплея, масштабирование по дну и расширение блокировки по дну
Скорость продвижения дисплея	Линии/TX: фиксация, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1, 8/1 и 10/1
Частота передачи	50 или 200 кГц
Выходная мощность	Номинальная мощность 600 Вт (до 1 кВт при использовании датчика высокой мощности)
Устройство подавления помех	Отбрасывает нежелательные сигналы, сравнивая последние и текущие эхосигналы по силе
Сигнализация	Сигнализация о рыбе и дне, сигнализация по температуре (требуется датчик)
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Выходы для автопилота	APA, APB, XTE, BOD
Источник питания	От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В
Физические данные
Размер	267.9 мм(В) X 363.8 мм(Ш) X 106мм(Г)
Вес	2.54кг
Дисплей	Цветной TFT-дисплей с диагональю 12.1 дюймов, 800×600 пикселей
Водонепроницаемость	Дисплей (передняя панель): IPX6 Антенный блок: IPX6
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
