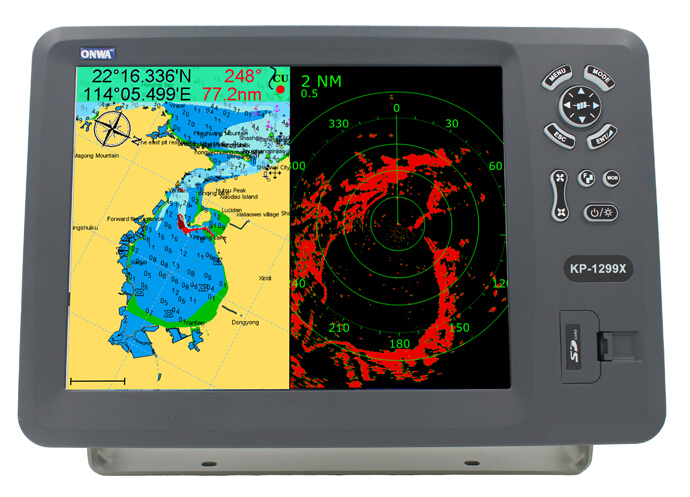

Картплоттер Onwa КР-1299Х

КР-1299Х - 12-дюймовый GPS-картплоттер со встроенным АИС транспондером класса В+, эхолотом и радарной антенной компании ONWA. Картплоттер КР-1299Х обеспечивает навигационную безопасность плавания, отображая местоположение, курс следования судна на электронных картах. Поддерживает карты K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.

АИС картплоттера КР-1299Х отображает 700 целей, отслеживает 1000 автоматически сохраненных, 10 сохраненных вручную треков. В памяти картплоттера может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов. Имеет автоматический журнал пути на 8 000 точек, дает возможность отследить маршрут судна в обоих направлениях. Картплоттер Onwa совместим с ГНСС GPS, Beidou.

GPS-приемник КР-1299Х с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя до 50 спутников. Навигационный прибор может работать в суровых условиях. Дисплей, антенный блок соответствуют классу защиты IPX6: выдержат воздействие потоков воды с любого направления. Рабочие температуры дисплея: от -15℃ до +55℃, антенного блока: от -25℃ до +70℃.

Сферы применения

Навигация. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
Судоходство. Картплоттер позволяет плавсредствам обмениваться различными данными с другими плавсредствами, береговыми службами для безопасности судоходства.
Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.

Причины купить

Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.
Соответствие классу защиты IPX6.

Навигация с помощью KP-1299X

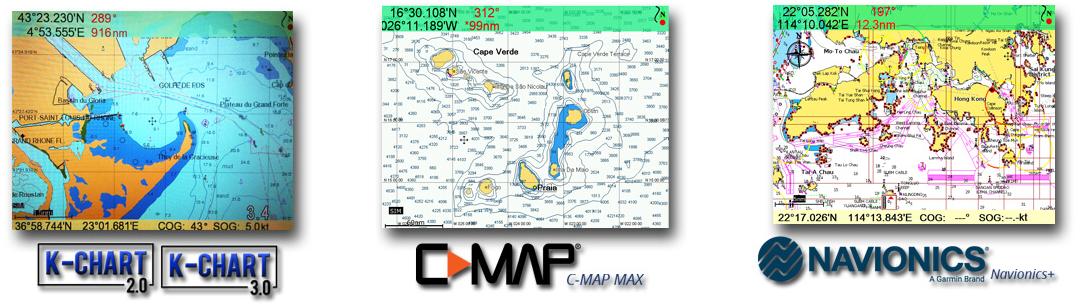

Совместимые карты

Встроенная функция эхолота

Возможности АИС

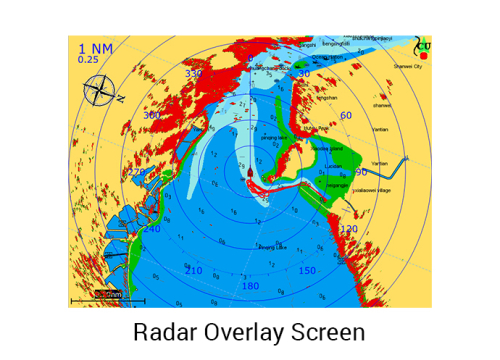

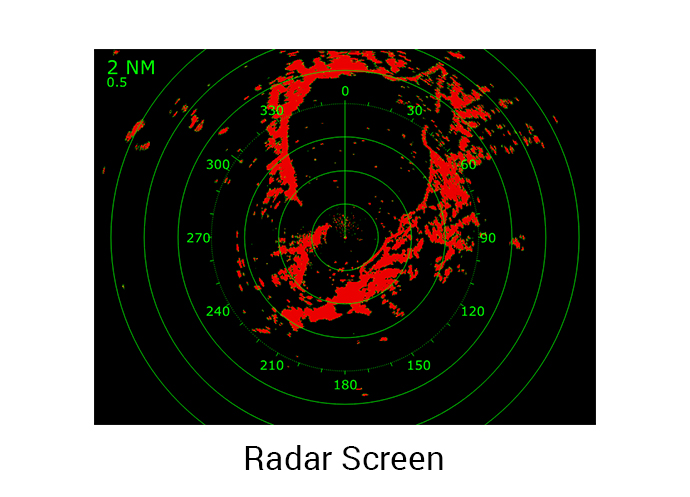

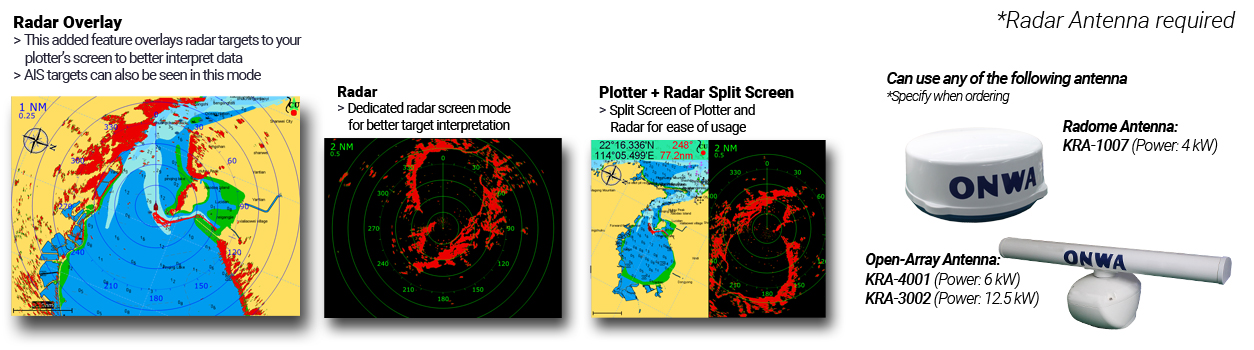

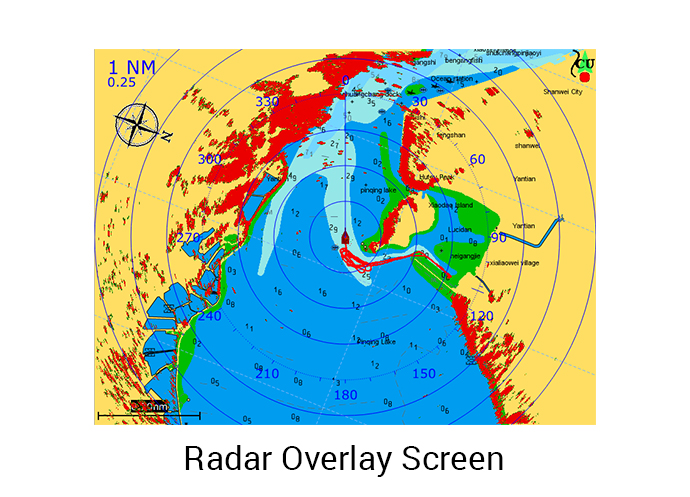

Функция радара

Размеры

Характеристики плоттера
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер, сигнализация АИС (CPA/TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы/отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX, Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут либо от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
АИС	Отображение 700 целей
Отслеживание целей АИС	1000 Автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый)
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Восход/Закат солнца/Восход/Заход Луны
Характеристики GPS приемника
Приемник	С 50 параллельными каналами непрерывно отслеживает, использует до 50 спутников для вычисления, обновления местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. либо 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
Спутниковая система	GPS, Beidou
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	KA-07
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01, NMEA 0183 V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200, 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200, 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV, VTG
Входная скорость передачи данных АИС в бодах	38400
Характеристики АИС
Частота	156,025 МГц~162,025 МГц
Схема доступа	SOTDMA
Полоса пропускания канала	25 кГц
Модуляция	GMSK
Скорость передачи данных	9600 бит/с
Количество передатчиков АИС	1
Количество приемников АИС	2
Канал АИС 1	CH 87B (161,975 МГц)
Канал АИС 2	CH 88B (162,025 МГц)
Выходная мощность передатчика	>5 Вт (37 дБм ± 1,5 дБ)
Чувствительность приемника	<-123 дБм @ 20%
Формат сообщения приемника	Сообщения АИС класса A, B
Соответствуют стандарту	IEC-62287 IEC 62287-2 Изд. 2.0:2017
Характеристики блока эхолокации
Цвет Эхосигнала	16 цветов (включая цвет фона) в зависимости от интенсивности эхосигнала. Цвет фона можно выбрать из синего, светло-голубого, белого, черного
Базовый диапазон	5/10/20/40/80/150/200/300/600/1000 м (основные диапазоны можно изменить в системном меню)
Сдвиг диапазона	До 1000 метров (3000 футов, 600 саженей)
Диапазон масштабирования	2, 3, 4, 6 диапазонов
Блокировка по дну	5/10 метров, 10/20 футов, 2/5 саженей
Диапазон расширения
Автоматический режим	Автоматическая регулировка диапазона, усиления
Режим отображения	Высокочастотный (200K), низкочастотный (50K), Двойной (200K, 50K 1/2 дисплея на каждом), масштабирование (200K, 50K зум), А-прицельный дисплей, масштабирование дисплея, масштабирование по дну, расширение блокировки по дну
Скорость продвижения дисплея	Линии/TX: фиксация, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1, 8/1, 10/1
Частота передачи	50 либо 200 кГц
Выходная мощность	Номинальная мощность 600 Вт (до 1 кВт при использовании датчика высокой мощности)
Устройство подавления помех	Отбрасывает нежелательные сигналы, сравнивая последние, текущие эхосигналы по силе
Сигнализация	Сигнализация о рыбе, дне, сигнализация по температуре (требуется датчик)
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Выходы для автопилота	APA, APB, XTE, BOD
Источник питания	Источник питания
Физические данные
Размер, мм	267,9(В)х363,8(Ш)х106(Г)
Вес, кг	2,54
Дисплей	Цветной TFT-дисплей с диагональю 12,1 дюйма, 800×600 пикселей
Водонепроницаемость	Дисплей (передняя панель): IPX6 Антенный блок: IPX6
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
