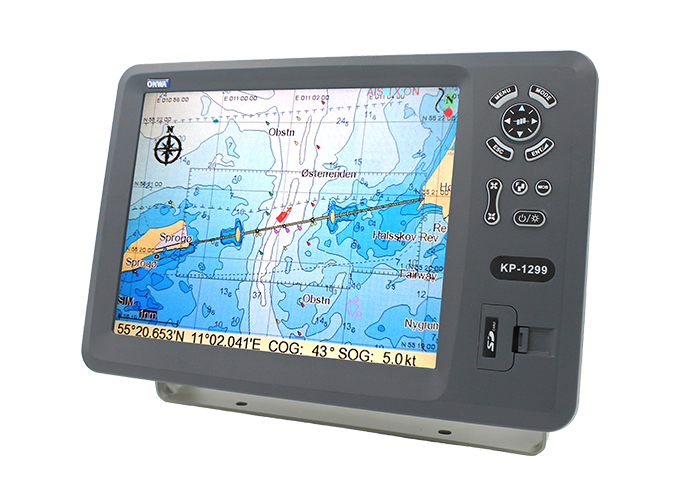

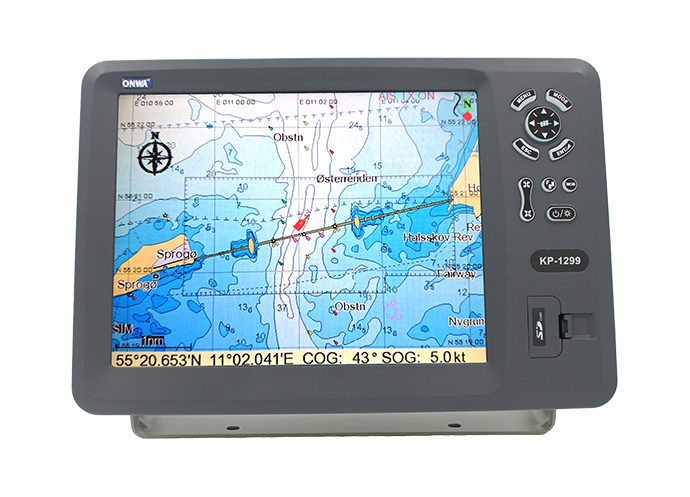

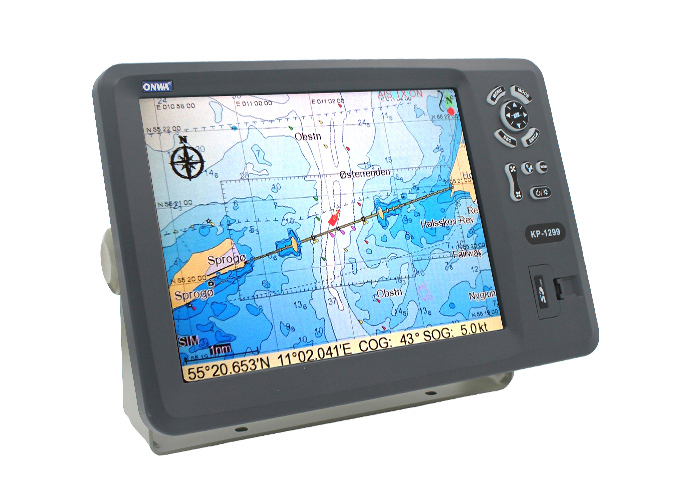

Картплоттер Onwa КР-1299

Картплоттер КР-1299 компании ONWA Marine - универсальный навигационный прибор, незаменимый на судах различного типа. Картплоттер обеспечивает навигационную безопасность плавания, отображая местоположение, курс следования плавсредства на электронных картах. 12-дюймовый GPS-картплоттер поддерживает карты K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.

В памяти КР-1299 может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов. Имеет автоматический журнал пути на 8 000 точек, дает возможность отследить маршрут судна в обоих направлениях. Дисплей картплоттера, антенный блок соответствуют классу защиты IPX6: выдержит воздействие потоков воды с любого направления. Дисплей может работать при температурах от -15℃ до +55℃, антенный блок - от -25℃ до +70℃.

GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя данные максимум с 50 спутников. Картплоттер Onwa КР-1299 совместим с ГНСС ГЛОНАСС, GPS, Beidou, Галилео.

Сферы применения

Навигация. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
Судоходство. Картплоттер позволяет плавсредствам обмениваться различными данными с другими плавсредствами, береговыми службами для безопасности судоходства.
Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.

Причины купить

Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.
Соответствие классу защиты IPX6.

Видео о комплексном решении

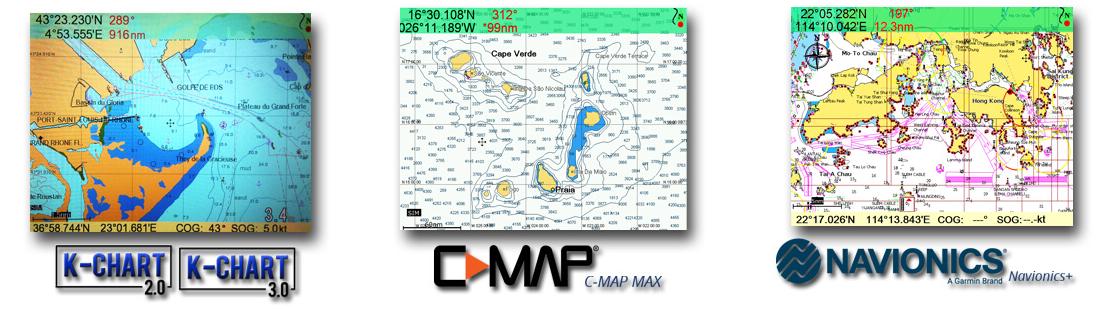

Совместимые карты

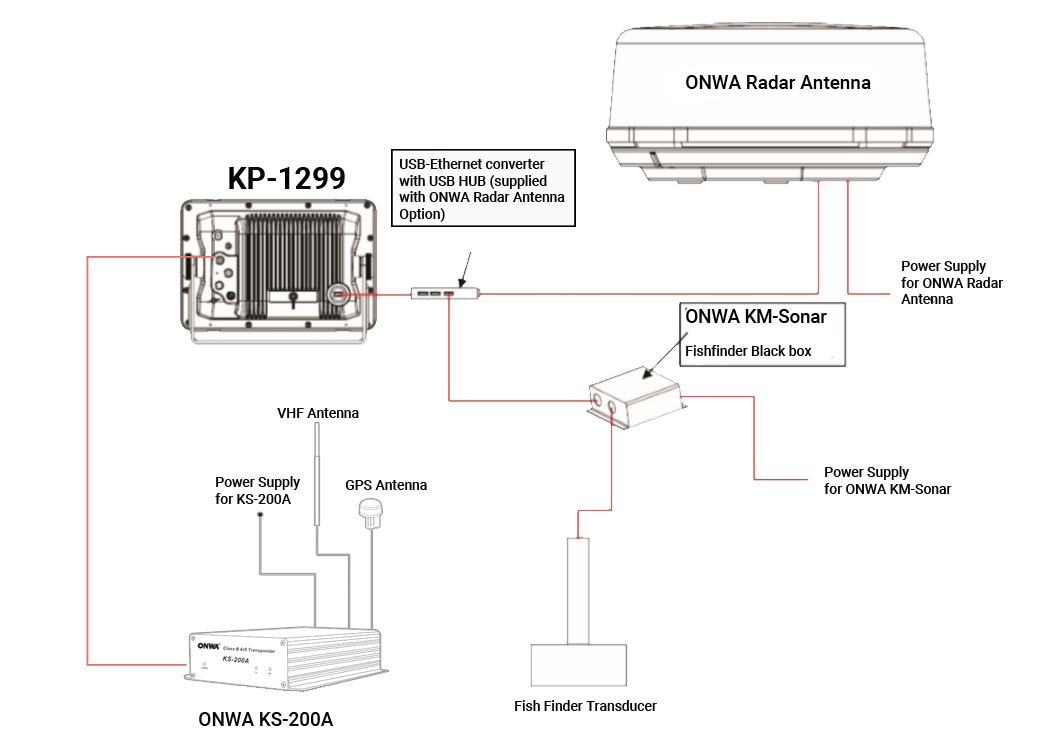

Расширяемая функция

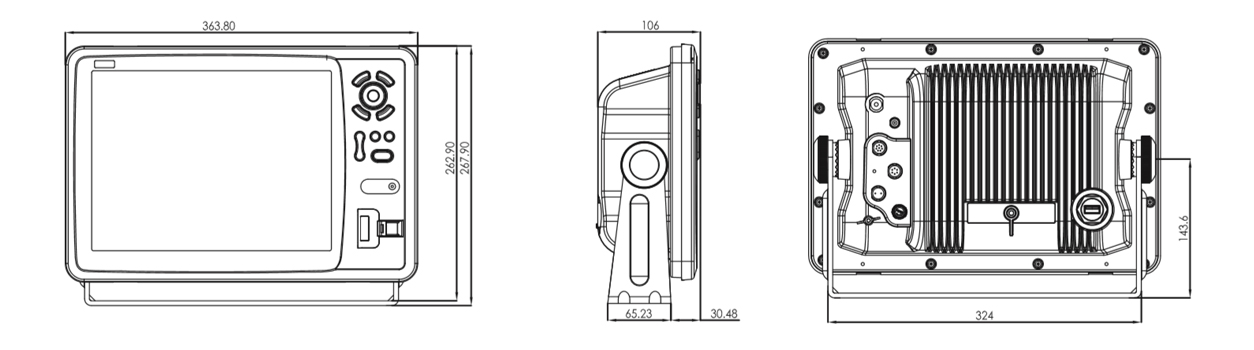

Размеры

Характеристики плоттера
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях.
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер, сигнализация АИС (CPA/TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы и отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
LAT/LON	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX, Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут либо от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
АИС	Отображение 700 целей
Отслеживание целей АИС	1000 автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый)
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Восход/Закат солнца/Восход/Заход Луны
Характеристики GPS приемника
Приемник	С 50 параллельными каналами непрерывно отслеживает, использует до 50 спутников для вычисления, обновления местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. или 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
QZSS	Поддерживает
Спутниковая система	Выбор из 4 GNSS: GPS, Beidou, ГЛОНАСС, Galileo
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	KA-07
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01, NMEA 0183 V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200, 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200, 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV, VTG
Входная скорость передачи данных АИС в бодах	38400 из входного порта GPS
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Выходы для автопилота	APA, APB, XTE, BOD
Источник питания	От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В
Физические данные
Размер, мм	267,9(В)х363,8(Ш)х106(Г)
Вес, кг	2,14
Дисплей	Цветной TFT с диагональю 12,1 дюйма, 800×600 пикселей
Водонепроницаемость	Дисплей (передняя панель): IPX6 Антенный блок: IPX6
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
