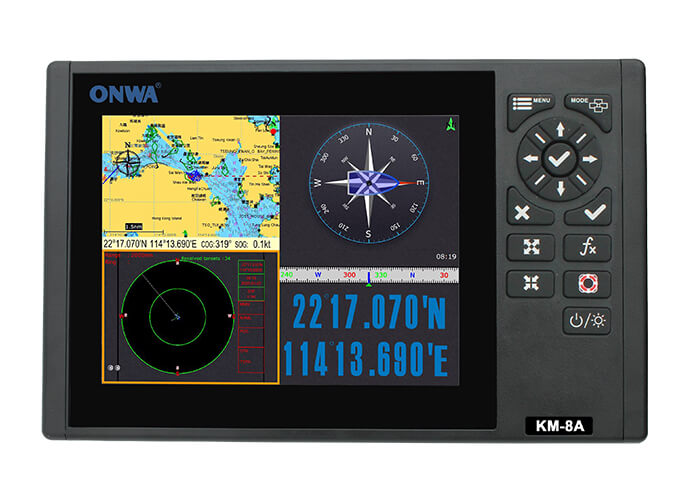

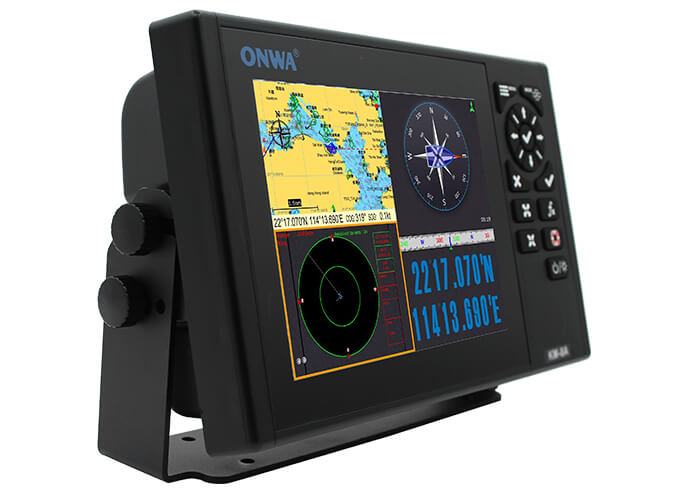

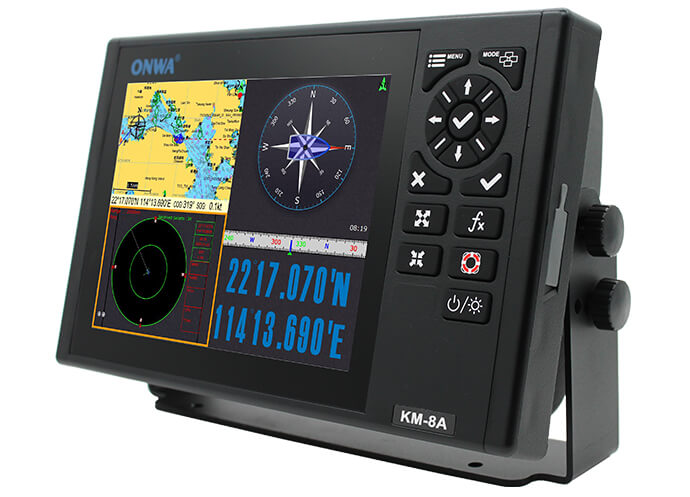

Картплоттер Onwa КМ-8А
КМ-8А - 8-дюймовый GPS-картплоттер со встроенным АИС транспондером класса В+ от компании ONWA Marine. Картплоттер КМ-8А обеспечивает навигационную безопасность плавания, отображая местоположение, курс следования судна на электронных картах. Поддерживает карты K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +. Может быть расширен до функций эхолота, радара путем добавления блока эхолокации, датчика эхолота, радарной антенны.
АИС картплоттера КМ-8А отображает 700 целей, отслеживает 1000 автоматически сохраненных, 10 сохраненных вручную треков. В памяти картплоттера может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов. Имеет автоматический журнал пути на 8 000 точек, дает возможность отследить маршрут судна в обоих направлениях. Картплоттер Onwa совместим с ГНСС GPS, Beidou.
GPS-приемник картплоттера с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя до 50 спутников. Навигационный прибор может работать в суровых условиях. Дисплей, антенный блок соответствуют классу защиты IPX6: выдержат воздействие потоков воды с любого направления. Рабочие температуры дисплея: от -15℃ до +55℃, антенного блока: от -25℃ до +70℃.
Сферы применения
- Навигация и судоходство. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
- Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.
Причины купить
- Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
- Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
- GPS-приемник с возможностью использования данных с 50 спутников.
- Соответствие классу защиты IPX6.

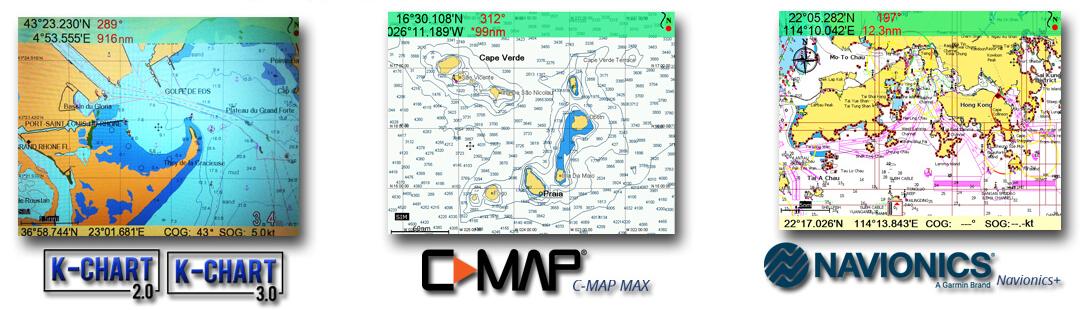

Совместимые карты
Возможности АИС
Расширяемая функция
Размеры
|
Характеристики плоттера
|
|
|
Путевые точки/метки
|
12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения |
|
Маршруты
|
30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку |
|
Треки
|
Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить путь в обоих направлениях |
|
Сигналы тревоги
|
XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер, сигнализация АИС (CPA/TCPA) |
|
Отрисовки
|
1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки |
|
Палитра
|
Обычная, под солнечным светом, ночной режим, цвет карт NOAA |
|
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
|
Формат позиции
|
LAT/LON |
|
Базовая карта
|
Всемирная |
|
Внешняя карта
|
Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX, Navionics+ |
|
Хранение пользовательских данных
|
Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта |
|
Интервалы построения графика
|
от 5 секунд до 60 минут либо от 0,01 до 1 м |
|
Построение шкал
|
от 0,001 до 700 нм |
|
АИС
|
Отображение 700 целей |
|
Отслеживание целей АИС
|
1000 автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый) |
|
Перспективный вид
|
Включение/Выключение (только для C-Мар) |
|
Небесные тела
|
Восход/Закат солнца/Восход/Заход Луны |
|
Характеристики GPS приемника
|
|
|
Приемник
|
С 50 параллельными каналами непрерывно отслеживает, использует до 50 спутников для вычисления, обновления местоположения |
|
Время сбора данных
|
Холодный запуск: 29 секунд Горячий запуск: 1 секунда |
|
Частота обновления
|
1 сек. либо 0,1 сек. (выбирается) |
|
Точность
|
Положение: 3 м (95%) без S/A |
|
Скорость
|
0,1 м/с без S/A |
|
SBAS
|
Поддерживает |
|
Спутниковая система
|
GPS, Beidou |
|
Динамика
|
Высота: 18 000 м Скорость: 515 м/с |
|
Система
|
WGS 84, определяется пользователем |
|
Антенна
|
KA-07 |
|
Интерфейс GPS
|
|
|
Данные GPS
|
вход/выход RS232, NMEA 0183 V3.01, NMEA 0183 V4.11 |
|
Частота входного сигнала GPS
|
Автоматическое сканирование (4800, 9600, 19200, 38400) |
|
Скорость передачи данных GPS
|
Выбирается между 4800, 9600, 19200, 38400 |
|
Интерфейс АИС
|
|
|
Данные АИС
|
Выход RS232, VDO, VDM, GGA, GSA, GSV, VTG |
|
Входная скорость передачи данных АИС в бодах
|
38400 |
|
Характеристики АИС
|
|
|
Частота
|
156,025 МГц~162,025 МГц |
|
Схема доступа
|
SOTDMA |
|
Полоса пропускания канала
|
25 кГц |
|
Модуляция
|
GMSK |
|
Скорость передачи данных
|
9600 бит/с |
|
Количество передатчиков АИС
|
1 |
|
Количество приемников АИС
|
2 |
|
Канал АИС 1
|
CH 87B (161,975 МГц) |
|
Канал АИС 2
|
CH 88B (162,025 МГц) |
|
Выходная мощность передатчика
|
>5 Вт (37 дБм ± 1,5 дБ) |
|
Чувствительность приемника
|
<-123 дБм @ 20% |
|
Формат сообщения приемника
|
Сообщения АИС класса A и B |
|
Соответствуют стандарту
|
IEC-62287 IEC 62287-2 Изд. 2.0:2017 |
|
Характеристики блока эхолокации
|
|
|
Цвет эхосигнала
|
16 цветов (включая цвет фона) в зависимости от интенсивности эхосигнала. Цвет фона можно выбрать из синего, светло-голубого, белого, черного |
|
Базовый диапазон
|
5/10/20/40/80/150/200/300/600/1000 м (основные диапазоны можно изменить в системном меню) |
|
Сдвиг диапазона
|
До 1000 метров (3000 футов, 600 саженей) |
|
Диапазон масштабирования
|
2, 3, 4, 6 диапазонов |
|
Блокировка по дну
|
5/10 метров, 10/20 футов, 2/5 саженей |
|
Диапазон расширения
|
|
|
Автоматический режим
|
Автоматическая регулировка диапазона, усиления |
|
Режим отображения
|
Высокочастотный (200K), низкочастотный (50K), двойной (200K, 50K 1/2 дисплея на каждом), масштабирование (200K, 50K зум), А-прицельный дисплей, масштабирование дисплея, масштабирование по дну, расширение блокировки по дну |
|
Скорость продвижения дисплея
|
Линии/TX: фиксация, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1, 8/1, 10/1 |
|
Частота передачи
|
50 либо 200 кГц |
|
Выходная мощность
|
Номинальная мощность 600 Вт (до 1 кВт при использовании датчика высокой мощности) |
|
Устройство подавления помех
|
Отбрасывает нежелательные сигналы, сравнивая последние эхосигналы с текущими по силе |
|
Сигнализация
|
Сигнализация о рыбе, дне, сигнализация по температуре (требуется датчик) |
|
Поддержка протокола NMEA0183
|
|
|
ВВОД, скорость автоматического сканирования
|
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR |
|
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400
|
GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT |
|
Выходы для автопилота
|
APA, APB, XTE, BOD |
|
Источник питания
|
От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В |
|
Физические данные
|
|
|
Размер, мм
|
187(В)х288(Ш)х79 (Г) |
|
Вес, кг
|
2,5 |
|
Дисплей
|
Цветной TFT-дисплей с диагональю 8 дюймов, 1024×768 пикселей |
|
Водонепроницаемость
|
Дисплей (передняя панель): IPX6 Антенный блок: IPX6 |
|
Диапазон температур
|
Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃ |
Комплектация
- Блок отображения – 1 шт.
- Краткое руководство по эксплуатации устройства – 1 шт.
- Антенна GPS (кабель длиной 10 м) – 1 шт.
- Монтажные кронштейны – 1 комплект.
- Стандартный комплект принадлежностей – 1 шт.
- Ethernet порт (Радар Onwa, КМ-sonar, КМ-router, ONENET (бета-версия) – 1 шт.
Опционально
- Радарные антенны: KRA-1007, 1009, 3002, 4001
- KM-Router Wi-Fi, Ethernet роутер
- Блок эхолокации KM-Sonar
- УКВ антенна KA-159
- Датчик курса KA-GC9A
- Ультразвуковой датчик погоды/анемометр KW-360, KW-360mini
- Датчики температуры: KTS-10K_TH, KTS-10K_TM
- Датчики эхолота: NMM40-50/200T, NBM40-50/200T, KTD-520_TM, TMM40-50/200X-T, Двунаправленный преобразователь KC-2W N2K в NMEA0183
