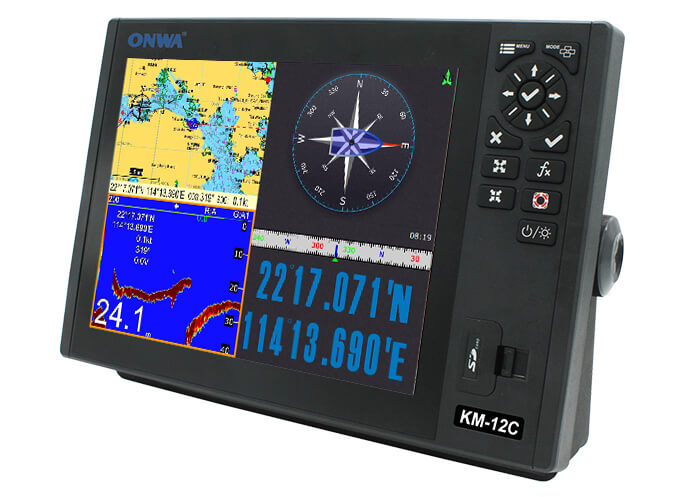

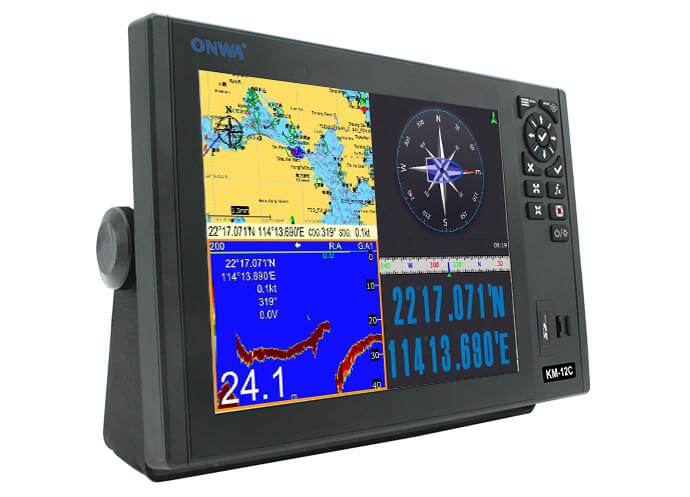

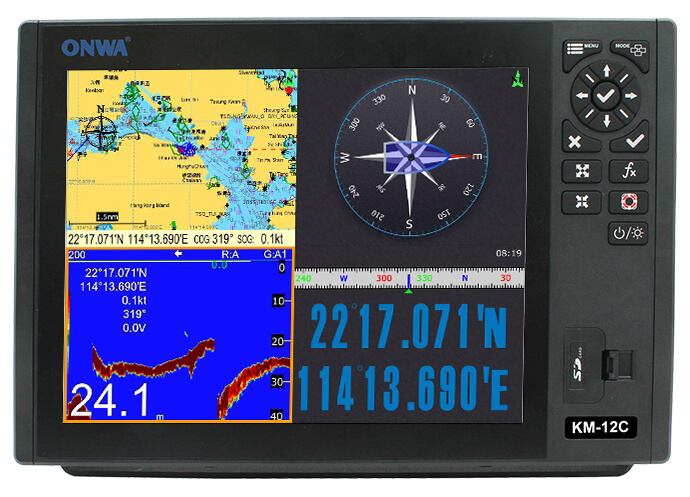

Картплоттер Onwa КМ-12С

Картплоттер КМ-12С компании ONWA позволяет обеспечить навигационную безопасность, отображая местоположение судна на электронных картах. 12-дюймовый цветной ЖК плоттер КМ-12С со встроенным эхолотом поддерживает карты K-Chart C-Map Max, Navionics +. В памяти устройства может храниться 12 000 пользовательских путевых точек, до 30 маршрутов. Автоматический журнал пути на 8 000 точек, который дает возможность отследить маршрут судна в обоих направлениях.

Картплоттер КМ-12С в своей работе использует данные 4 ГНН: ГЛОНАСС, GPS, Beidou, Galileo (на выбор). GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя данные максимум с 50 спутников. Дисплей, а также антенна картплоттера соответствуют классу защиты IPX6: выдержат воздействие мощных струй воды. Дисплей может работать при температурах от -15℃ до +55℃, антенна – от -25℃ до +70℃.

Опционально картплоттер Onwa КМ-12 может быть оснащен радарной антенной, АИС транспондером класса В+, роутерами Wi-Fi, Ethernet. А также блоком эхолокации KM-Sonar, УКВ-антенной KA-159, датчиками курса, погоды, температуры, эхолота, двунаправленным преобразователем.

Сферы применения

Навигация. Картплоттер обеспечивает безопасность навигации, отображая местоположение судна, данные о курсе, маневрах.
Судоходство. Позволяет плавсредствам обмениваться различными данными между собой, береговыми службами для безопасности судоходства.
Морская охрана. Может использоваться компетентными структурами для отслеживания подозрительной активности, контроля за перевозками, патрулирования.

Причины купить

Поддержка карт K-Chart, C-Map Max, Navionics +.
Широкий диапазон рабочих температур.
Степень защиты IPX6.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.

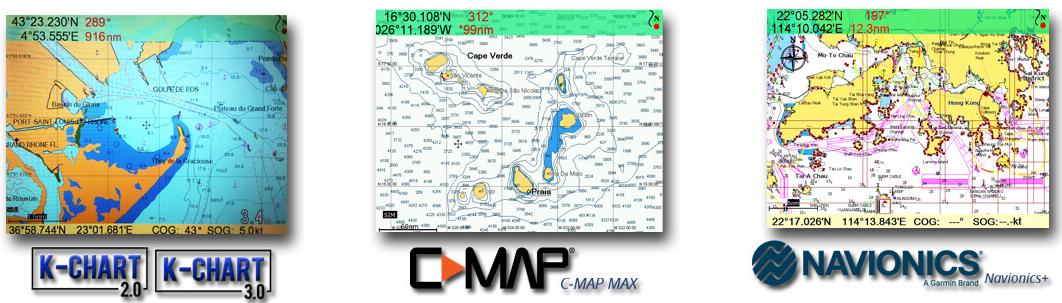

Совместимые карты

Встроенная функция эхолота

Расширяемая функция

Размеры

Плоттер
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом; 3 системные путевые точки: MOB, старт, курсор; 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку
Треки	Автоматический журнал отслеживания на 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Возможно проследить свой путь в обоих направлениях
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер и сигнализация АИС (CPA и TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы и отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX и Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут либо от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
АИС	Отображение 700 целей
Отслеживание целей АИС	1000 Автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый)
Сообщения АИС	Между АИС ONWA
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Восход/Закат солнца/Восход/Заход Луны
Характеристики GPS приемника
Приемник	С 50 параллельными каналами. Непрерывно отслеживает, использует до 50 спутников для вычисления, обновления местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. либо 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
QZSS	Поддерживает
Спутниковая система	Выбор из 4 GNSS: GPS, Beidou, ГЛОНАСС, Galileo
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	KA-07
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01 и V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200 и 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200 и 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV и VTG
Входная скорость передачи данных АИС в бодах	38400 из входного порта GPS
Характеристики блока эхолокации
Цвет эхосигнала	16 цветов (включая цвет фона) в зависимости от интенсивности эхосигнала. Цвет фона можно выбрать из синего, светло-голубого, белого, черного
Базовый диапазон	5/10/20/40/80/150/200/300/600/1000 м (основные диапазоны можно изменить в системном меню)
Сдвиг диапазона	До 1000 метров (3000 футов, 600 саженей)
Диапазон масштабирования	2, 3, 4, 6 диапазонов
Блокировка по дну	5/10 метров, 10/20 футов, 2/5 саженей
Диапазон расширения
Автоматический режим	Автоматическая регулировка диапазона и усиления
Режим отображения	Высокочастотный (200K), низкочастотный (50K), Двойной (200K и 50K 1/2 дисплея на каждом), масштабирование (200K и 50K зум) и А-прицельный дисплей, масштабирование дисплея, масштабирование по дну и расширение блокировки по дну
Скорость продвижения дисплея	Линии/TX: фиксация, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6/1, 8/1, 10/1
Частота передачи	50 либо 200 кГц
Выходная мощность	Номинальная мощность 600 Вт (до 1 кВт при использовании датчика высокой мощности)
Устройство подавления помех	Отбрасывает нежелательные сигналы, сравнивая последние и текущие эхосигналы по силе
Сигнализация	Сигнализация о рыбе и дне, сигнализация по температуре (требуется датчик)
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Выходы для автопилота	APA, APB, XTE, BOD
Источник питания	От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В
Физические данные
Размер	268мм(В)х365мм(Ш)х75мм(Г)
Вес	2.9 кг
Дисплей	Цветной TFT-дисплей с диагональю 12 дюймов, 1024×768 пикселей
Водонепроницаемость	Дисплей (передняя панель): IPX6 Антенный блок: IPX6
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
Ethernet порт	Радар Onwa, КМ-sonar, КМ-router, ONENET (бета-версия)
Опциональные аксессуары	Радарные антенны: KRA-1007, 1009, 3002, 4001, АИС транспондер KS-200A, KM-Router Wi-Fi и Ethernet роутер, Блок эхолокации KM-Sonar, УКВ Антенна KA-159, Датчик курса KA-GC9A, Ультразвуковой датчик погоды/анемометр KW-360, KW-360mini, Датчики температуры: KTS-10K_TH, KTS-10K_TM, Датчики эхолота: NMM40-50/200T, NBM40-50/200T, KTD-520_TM, TMM40-50/200X-T, Двунаправленный преобразователь KC-2W N2K в NMEA0183
