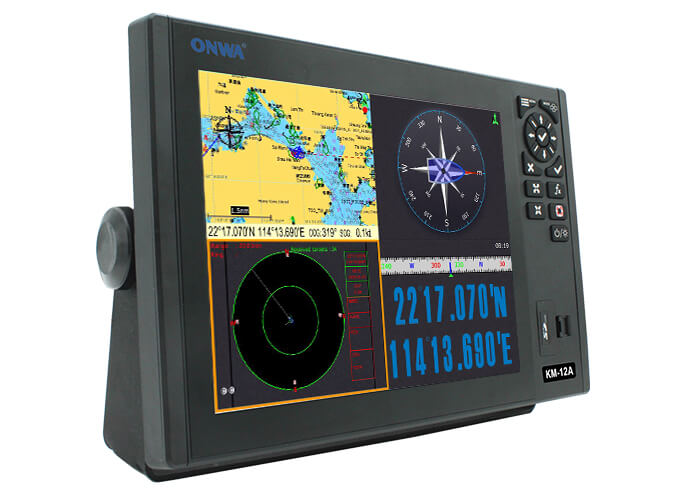

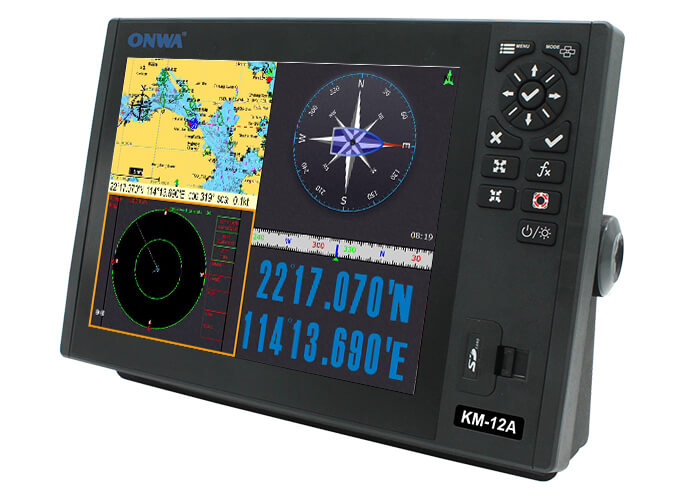

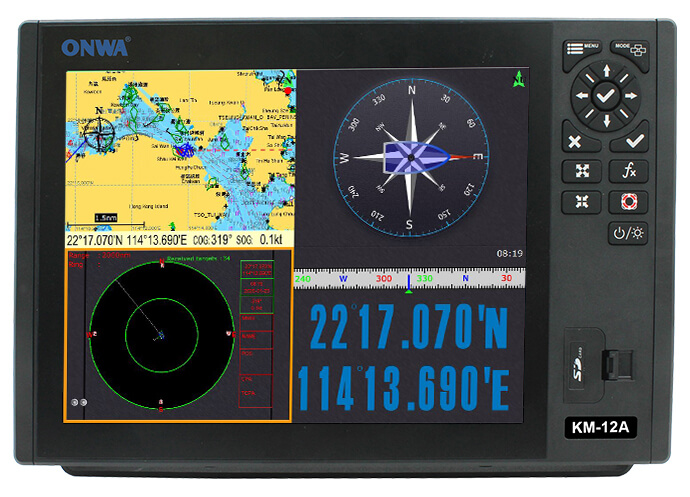

Картплоттер Onwa КМ-12А

КМ-12А - 12-дюймовый GPS-картплоттер со встроенным АИС транспондером класса В+ от компании ONWA Marine. Картплоттер КМ-12А обеспечивает навигационную безопасность плавания, отображая местоположение, курс следования судна на электронных картах. Оборудование удобно для эксплуатации на борту судна, благодаря компактным размерам, легкому весу (3 кг). Навигационный прибор может работать в суровых условиях при температурах:

от -15℃ до +55℃ - дисплей,
от -25℃ до +70℃ - антенный блок.

Дисплей, антенный блок картплоттера КМ-12А соответствуют классу защиты IPX6: выдержат воздействие потоков воды с любого направления. АИС отображает 700 целей, отслеживает 1000 автоматически сохраненных, 10 сохраненных вручную треков. В памяти КМ-12А может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов. Автоматический журнал пути на 8 000 точек дает возможность отследить маршрут судна в обоих направлениях.

КМ-12А поддерживает карты K-Chart, C-Map Max, Navionics +. Может быть расширен до функций эхолота, радара путем добавления блока эхолокации, датчика эхолота, радарной антенны. GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя до 50 спутников. Картплоттер Onwa совместим с ГНСС GPS, Beidou.

Сферы применения

Навигация. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
Судоходство. При наличии необходимого оборудования картплоттер позволяет плавсредствам обмениваться различными данными с другими плавсредствами, береговыми службами.
Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.

Причины купить

Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
GPS-приемник с возможностью использования данных с 50 спутников.
Соответствие классу защиты IPX6.

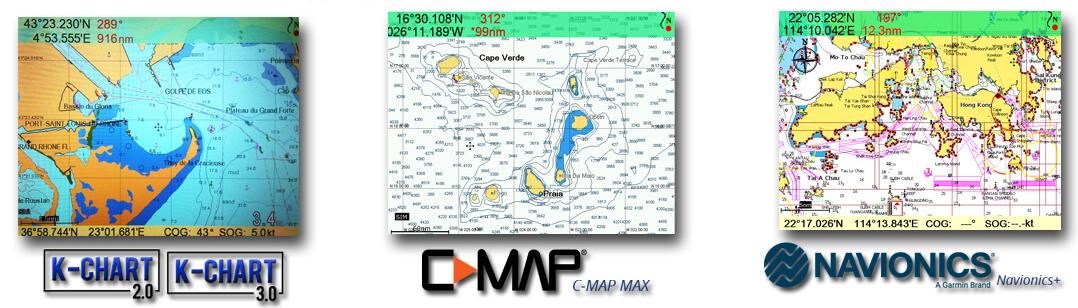

Совместимые карты

Возможности АИС

Расширяемая функция

Размеры

Характеристики плоттера
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить путь в обоих направлениях
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер, сигнализация АИС (CPA/TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы и отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX, Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут либо от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
АИС	Отображение 700 целей
Отслеживание целей АИС	1000 автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый)
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Небесные тела
Характеристики GPS приемника
Приемник	С 50 параллельными каналами для непрерывного отслеживания, использования до 50 спутников для вычисления/обновления местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. или 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
Спутниковая система	GPS, Beidou
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система	WGS 84, определяется пользователем
Антенна	KA-07
Интерфейс GPS
Данные GPS	вход/выход RS232, NMEA 0183 V3.01, а также V4.11
Частота входного сигнала GPS	Автоматическое сканирование (4800, 9600, 19200 и 38400)
Скорость передачи данных GPS	Выбирается между 4800, 9600, 19200, 38400
Интерфейс АИС
Данные АИС	Выход RS232, VDO, VDM, GGA, GSA, GSV, VTG
Входная скорость передачи данных АИС в бодах	38400
Характеристики АИС
Частота	156,025 МГц~162,025 МГц
Схема доступа	SOTDMA
Полоса пропускания канала	25 кГц
Модуляция	GMSK
Скорость передачи данных	9600 бит/с
Количество передатчиков АИС	1
Количество приемников АИС	2
Канал АИС 1	CH 87B (161,975 МГц)
Канал АИС 2	CH 88B (162,025 МГц)
Выходная мощность передатчика	>5 Вт (37 дБм ± 1,5 дБ)
Чувствительность приемника	<-123 дБм @ 20%
Формат сообщения приемника	Сообщения АИС класса A, B
Соответствуют стандарту	IEC-62287 IEC 62287-2 Изд. 2.0:2017
Поддержка протокола NMEA0183
ВВОД, скорость автоматического сканирования	GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400	GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT
Выходы для автопилота	APA, APB, XTE, BOD
Источник питания	От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В
Физические данные
Размер, мм	268(В)х365(Ш)х75(Г)
Вес, кг	3
Дисплей	Цветной TFT-дисплей с диагональю 12 дюймов, 1024×768 пикселей
Водонепроницаемость	Дисплей (передняя панель): IPX6 Антенный блок: IPX6
Диапазон температур	Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃
