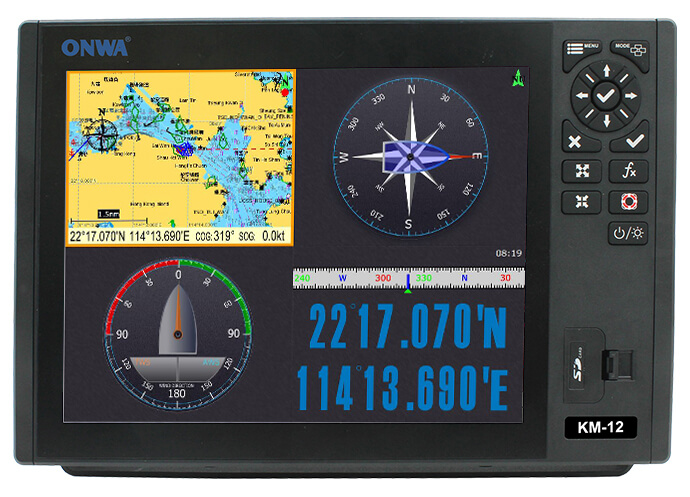

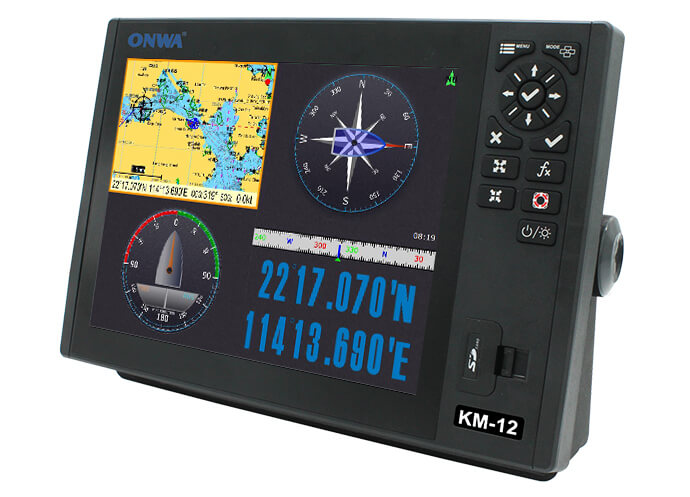

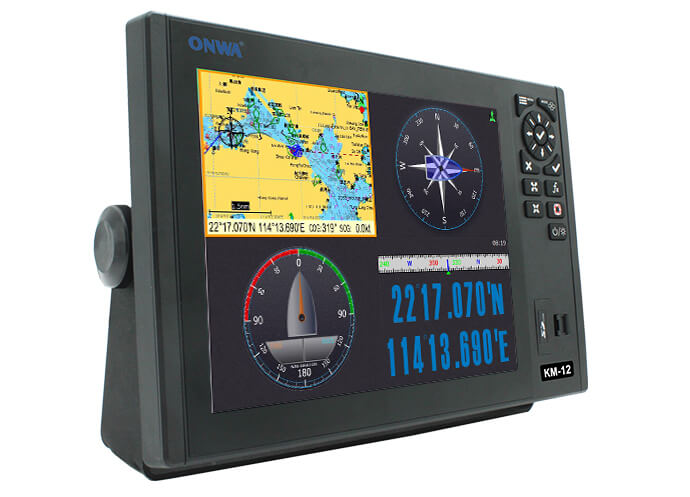

Картплоттер Onwa КМ-12
КМ-12 - 12-дюймовый GPS-картплоттер от компании ONWA Marine для обеспечения навигационной безопасности плавания. Многофункциональный дисплей картплоттера КМ-12 отображает местоположение, курс следования судна на электронных картах. Оборудование удобно для эксплуатации на борту судна, благодаря компактным размерам, легкому весу. Дисплей картплоттера может работать при температурах от -15℃ до +55℃, антенный блок - от -25℃ до +70℃.
КМ-12 поддерживает карты K-Chart, C-Map Max, Navionics +. Может быть расширен до функций эхолота, радара, АИС транспондера класса В+ путем добавления соответствующих блоков оборудования. GPS-приемник с 50 параллельными каналами непрерывно отслеживает местоположение судна, используя до 50 спутников. Картплоттер Onwa использует данные ГНСС GPS, Beidou, GLONASS and Galileo.
Дисплей, антенный блок картплоттера соответствуют классу защиты IPX6: выдержат воздействие потоков воды с любого направления. В памяти КМ-12 может храниться 12 000 пользовательских путевых точек, 3 системные путевые точки, 30 маршрутов. Автоматический журнал пути на 8 000 точек дает возможность отследить маршрут судна в обоих направлениях.
Сферы применения
- Навигация и судоходство. Обеспечивает безопасность плавания, отслеживая, отображая местоположение судна, данные о курсе, маневрах.
- Безопасность, охрана. Может использоваться для отслеживания подозрительной активности, контроля за перевозками, водного патрулирования.
Причины купить
- Поддержка карт K-Chart 2.0, K-Chart 3.0, C-Map Max, Navionics +.
- Автоматический журнал пути на 8 000 точек, возможность отслеживания маршрута судна в обоих направлениях.
- GPS-приемник с возможностью использования данных с 50 спутников.
- Соответствие классу защиты IPX6.

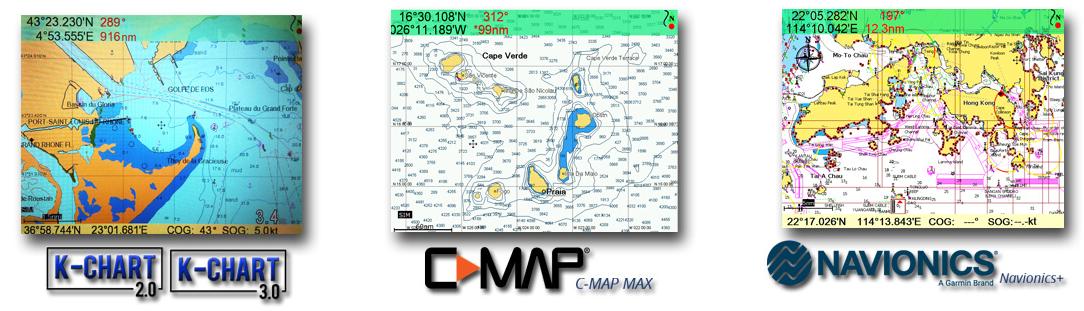

Совместимые карты
Расширяемая функция

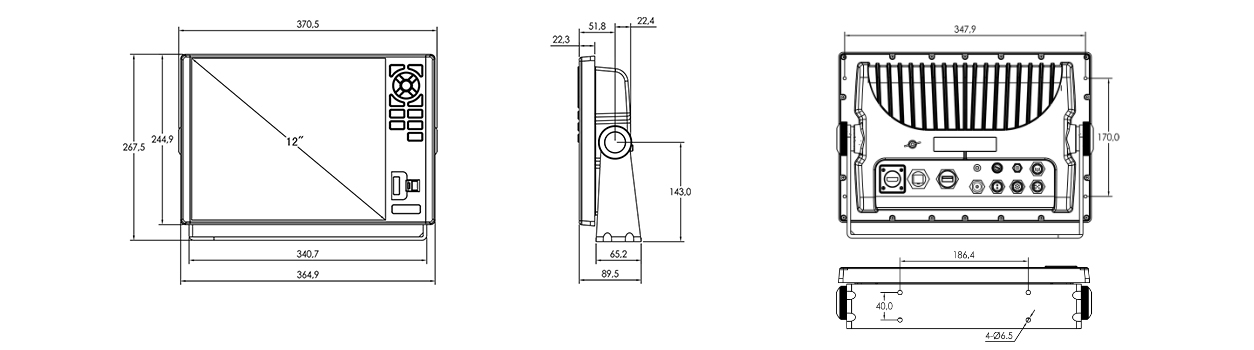

Размеры
|
Характеристики плоттера
|
|
|
Путевые точки/метки
|
12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения |
|
Маршруты
|
30 маршрутов с путевыми точками, до 170 точек каждый, а также режимы навигации MOB, треков либо перехода к треку |
|
Треки
|
Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить путь в обоих направлениях |
|
Сигналы тревоги
|
XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер, сигнализация АИС (CPA/TCPA) |
|
Отрисовки
|
1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки |
|
Палитра
|
Обычная, под солнечным светом, ночной режим, цвет карт NOAA |
|
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
|
Формат позиции
|
LAT/LON |
|
Базовая карта
|
Всемирная |
|
Внешняя карта
|
Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX, Navionics+ |
|
Хранение пользовательских данных
|
Внутренняя резервная копия пользовательских настроек либо внешняя SD-карта |
|
Интервалы построения графика
|
от 5 секунд до 60 минут либо от 0,01 до 1 м |
|
Построение шкал
|
от 0,001 до 700 нм |
|
АИС
|
Отображение 700 целей |
|
Отслеживание целей АИС
|
1000 автоматически сохраненных треков (по 100 точек каждый) 10 сохраненных вручную треков (по 300 точек каждый) |
|
Перспективный вид
|
Включение/Выключение (только для C-Мар) |
|
Небесные тела
|
Восход/Закат солнца/Восход/Заход Луны |
|
Характеристики GPS приемника
|
|
|
Приемник
|
С 50 параллельными каналами для непрерывного отслеживания, использования до 50 спутников для вычисления/обновления местоположения |
|
Время сбора данных
|
Холодный запуск: 29 секунд Горячий запуск: 1 секунда |
|
Частота обновления
|
1 сек. или 0,1 сек. (выбирается) |
|
Точность
|
Положение: 3 м (95%) без S/A |
|
Скорость
|
0,1 м/с без S/A |
|
SBAS
|
Поддерживает |
|
Спутниковая система
|
GPS, Beidou, GLONASS и Galileo |
|
Динамика
|
Высота: 18 000 м Скорость: 515 м/с |
|
Система
|
WGS 84, определяется пользователем |
|
Антенна
|
KA-07 |
|
Интерфейс GPS
|
|
|
Данные GPS
|
вход/выход RS232, NMEA 0183 V3.01, а также V4.11 |
|
Частота входного сигнала GPS
|
Автоматическое сканирование (4800, 9600, 19200 и 38400) |
|
Скорость передачи данных GPS
|
Выбирается между 4800, 9600, 19200, 38400 |
|
Интерфейс АИС
|
|
|
Данные АИС
|
Выход RS232, VDO, VDM, GGA, GSA, GSV, VTG |
|
Входная скорость передачи данных АИС в бодах
|
38400 |
|
Поддержка протокола NMEA0183
|
|
|
ВВОД, скорость автоматического сканирования
|
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW TLL, TTM, VDO, VDM, GNS, MTA RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM, APB, BOD, RMB, DSC, MDA, RPM, XDR |
|
ВЫХОД, скорость передачи данных: выбирается 4800, 9600, 19200, 38400
|
GGA, GLL, RMC, GSA, GSV, AAM, APA APB, BOD, BWC, BWR, DBT, DPT, HDT MTW, RMB, TLL, VTG, WPL, XTE, ZDA ZTG, ZDL, MWD, VPW, VWR, VWT |
|
Выходы для автопилота
|
APA, APB, XTE, BOD |
|
Источник питания
|
От 10,5 до 30 В постоянного тока, потребляемый ток 1,0 А при 12 В |
|
Физические данные
|
|
|
Размер, мм
|
268(В)х365(Ш)х75(Г) |
|
Вес, кг
|
2,9 |
|
Дисплей
|
Цветной TFT-дисплей с диагональю 12 дюймов, 1024×768 пикселей |
|
Водонепроницаемость
|
Дисплей (передняя панель): IPX6 Антенный блок: IPX6 |
|
Диапазон температур
|
Дисплей: от -15℃ до +55℃ Антенный блок: от -25℃ до +70℃ |
Базовая комплектация
- Блок отображения – 1 шт.
- Краткое руководство по эксплуатации устройства – 1 шт.
- Антенна GPS (кабель длиной 10 м) – 1 шт.
- Монтажные кронштейны – 1 комплект.
- Стандартный комплект принадлежностей – 1 шт.
- Ethernet порт (Радар Onwa, КМ-sonar, КМ-router, ONENET (бета-версия) – 1 шт.
