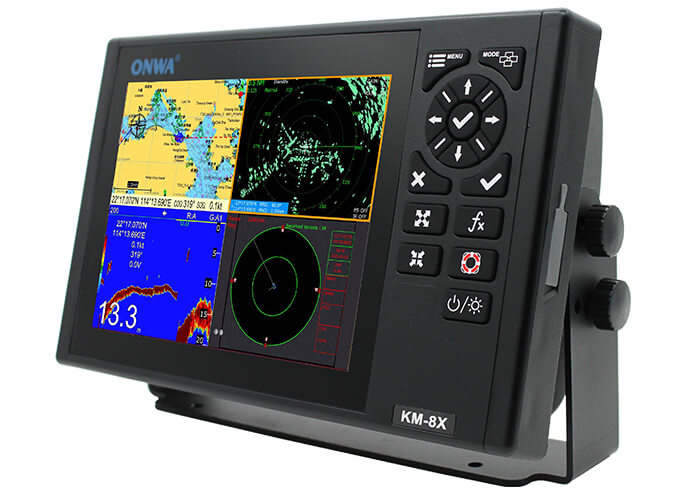

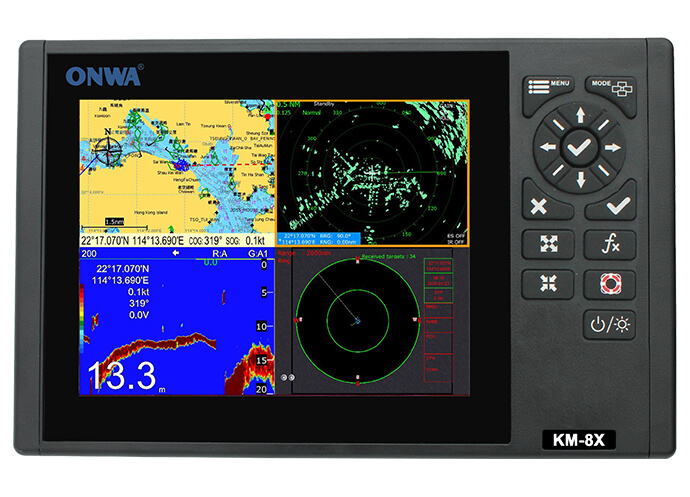

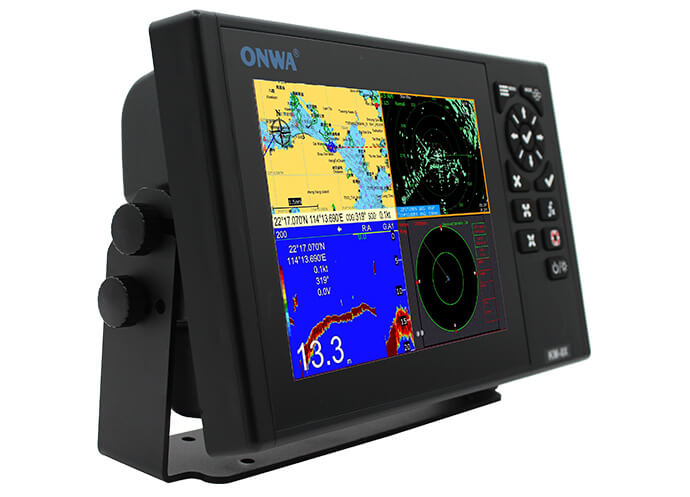

Картплоттер КМ-8Х компании ONWA представляет собой многофункциональное устройство 5 в 1.
В состав картплоттера входят: 8-дюймовый морской GPS-картографический плоттер, транспондер АИС класса В, эхолот, функция морского радара. Устройство предназначено для осуществления обмена навигационными, другими данными между судами, береговыми станциями. Картплоттер GPS соответствует IMO MSC. 140(76) Приложение 3, A.694, ITU-R M.1371-2, DSC ITU-R M.825-3, а также международному стандарту IEC 60945, который соответствует ЭМС, условиям окружающей среды.
КМ-8Х ONWA состоит из блока транспондера АИС и GPS-антенны. Транспондер АИС оснащен VHF-передатчиком, двумя TDMA-приемниками. А также двух VHF-каналов, интерфейсом, коммуникационным процессором, 50-тиканальным GPS-приемником. Приемник позволяет оператору получать данные о позиции, COG, SOG.
Состав АИС транспондера:
- Трансмиттер – 01
- Приемник АИС: - 02
- Антенна GPS «КА-07» - 01
Сферы применения картплоттера КМ-8Х ONWA
- Навигация. Устройство обеспечивает обмен данными между судами, а также береговыми станциями.
Причины купить КМ-8Х:
- 8-дюймовый дисплей
- встроенный GPS приемник
- встроенный эхолот
- встроенный АИС класса В
- встроенный радар

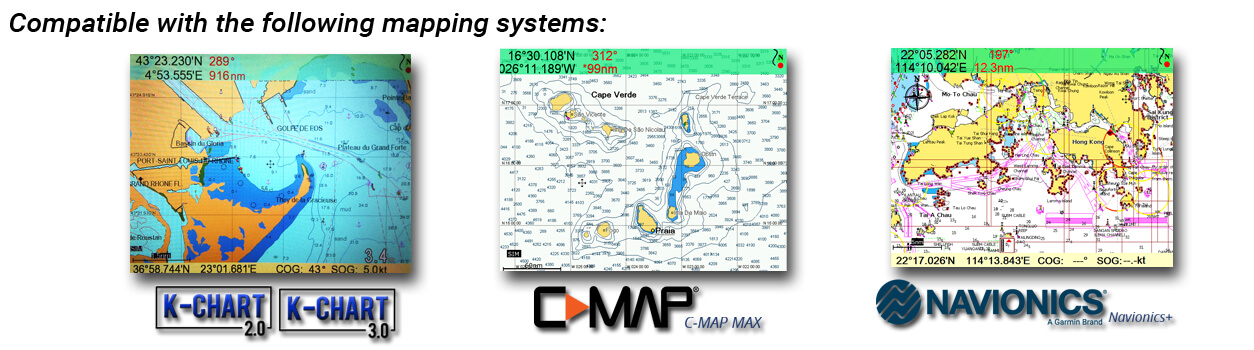

Совместимые карты

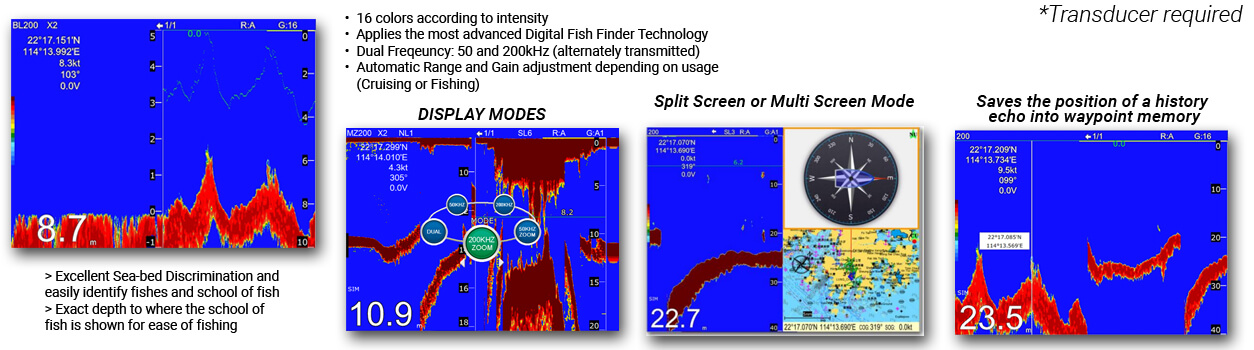

Встроенная функция эхолота
Возможности АИС

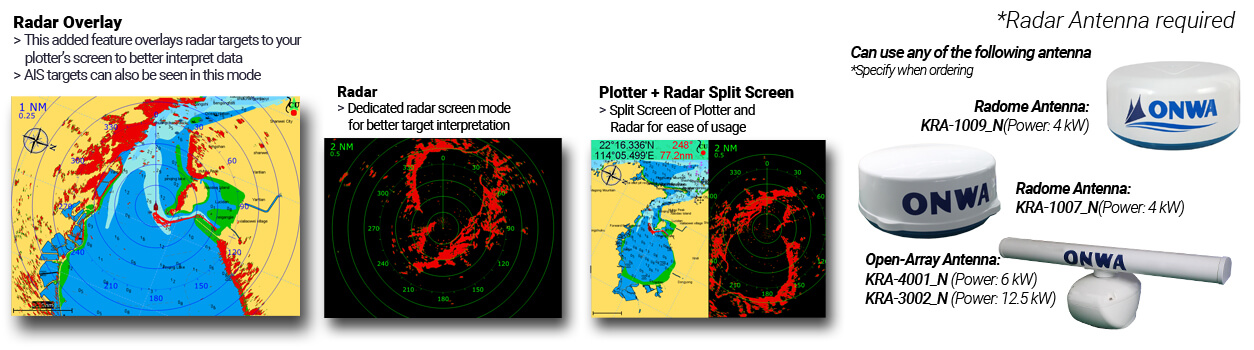

Функция радара

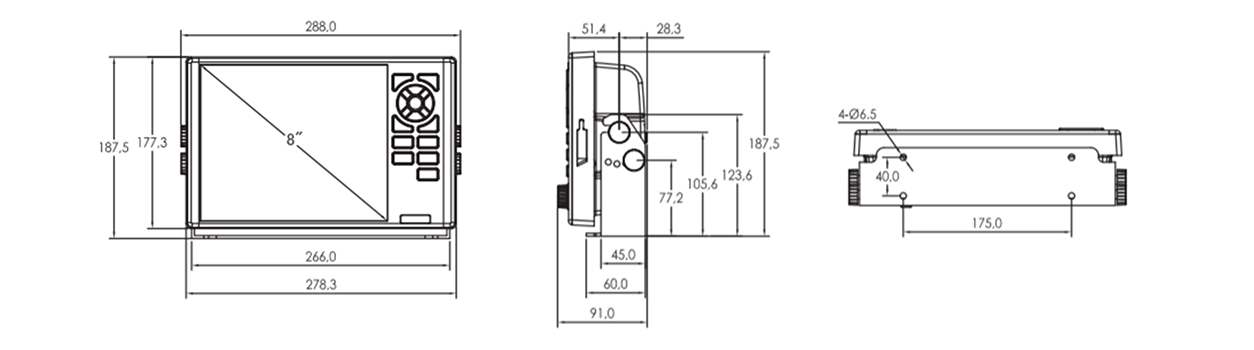

Размеры
|
Технические характеристики Видеопрокладчика со встроенным АИС транспондером типа КМ-8Х
|
|
|
Полоса частот
|
156,0125-158,0125 МГц; 160,6125-162,0375 МГц |
|
Шаг сетки частот
|
25 кГц |
|
Модуляция
|
GMSK |
|
Излучаемая мощность
|
1,0 Вт |
|
Класс излучения
|
G2B, F2D |
|
Ширина полосы излучения на уровне -30 дБ
|
18,8 кГц |
|
AIS Channel 1
|
161.975 MГц (канал 87B) |
|
AIS Channel 2
|
162.025 MГц (канал 88B) |
|
Девиация частоты
|
± 5 кГц |
|
Отклонение частоты
|
± 10 х 10-6 |
|
Отклонение мощности несущей частоты
|
± 1,5 дБ |
|
Паразитное излучение 9 кГц ... 1 ГГц
|
–36 дБм |
|
Паразитное излучение 1 ГГц ... 4 ГГц
|
–30 дБм |
|
Поляризация
|
вертикальная |
|
Чувствительность приемника
|
-123 дБм |
|
Модуляция при приеме
|
1,300 Гц / 2,100 Гц FSK |
|
Избирательность приемника по соседнему каналу
|
не хуже 70 дБ |
|
Избирательность приемника по побочным каналам приема
|
не хуже 70 дБ |
|
Тип антенны
|
штыревая, Кус=3 дБ |
|
Поляризация
|
вертикальная |
|
Скорость передачи
|
1200 б/с |
|
Тип транспондера
|
цифровой |
|
Антенна GPS «КА-07»
|
|
|
Количество каналов
|
50 |
|
Рабочая частота GPS приемника:
|
1575,42 МГц + 1,023 МГц |
|
Частота вывода информации
|
1 Гц |
|
Принимаемый класс излучения
|
11М5G1D |
|
Стабильность частоты - долговременная
|
1 х 10 – 6 |
|
Точность определения места
|
5 м |
Базовая комплектация:
- Картплоттер КМ-8 Х – 1 шт.
- Инструкция – 1 шт.
