Картплоттер | GPS | АИС | KR-708A

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Картплоттер со встроенным АИС класса B+ KR-708A компании ONWA. Картплоттер KR-708A предназначается для осуществления обмена навигационными, другими судовыми данными между судном, на котором он установлен. А также, другими судами, береговыми станциями. Устройство соответствует IMO MSC. 140(76) Приложение 3, A.694, ITU-R M.1371-2, DSC ITU-R M.825-3. Картплоттер соответствует международному стандарту IEC 60945, IEC-62287 IEC 62287-2, касающемуся ЭМС, условий окружающей среды.

Картплоттер состоит из блока транспондера АИС, GPS-антенны. Транспондер АИС оснащен VHF-передатчиком, двумя TDMA-приемниками двух VHF-каналов, интерфейсом, коммуникационным процессором, 50-тиканальным GPS-приемником, COG, SOG.

Состав АИС транспондера:

Трансмиттер – 1
Приемник АИС - 2
Антенна GPS «ГНСС-10» - 1

Сферы применения

Навигация.
– Обеспечивает связь внутри судна, с береговыми станциями, а также другими судами.
Безопасность.
- Соответствует необходимым отечественным, международным стандартам.
- Обеспечивает безопасность судоходства.
Морской туризм.
Используются для обмена сигналами безопасности, координации маневров.

Причины купить картплоттер KR-708A

Поддержка C-map MAX, – K-Chart
Совместимость с Navionics+
Несколько режимов дисплея
Технология SOTDMA
Мощность передачи 5Вт

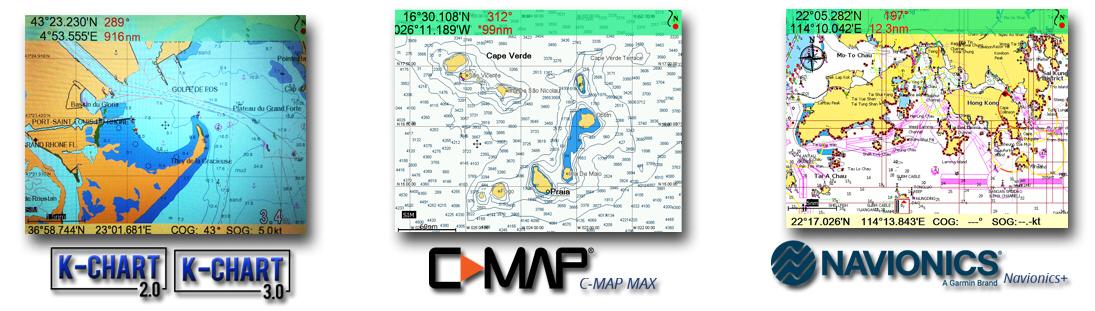

Совместимые карты

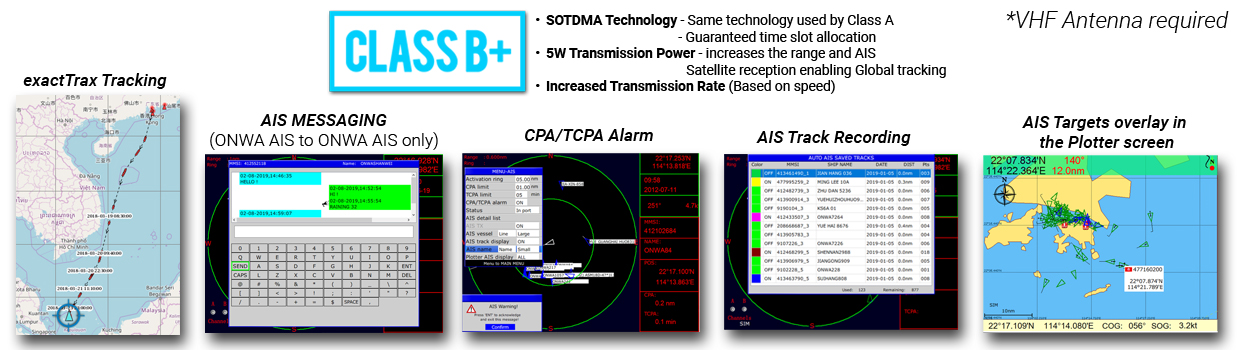

Возможности АИС

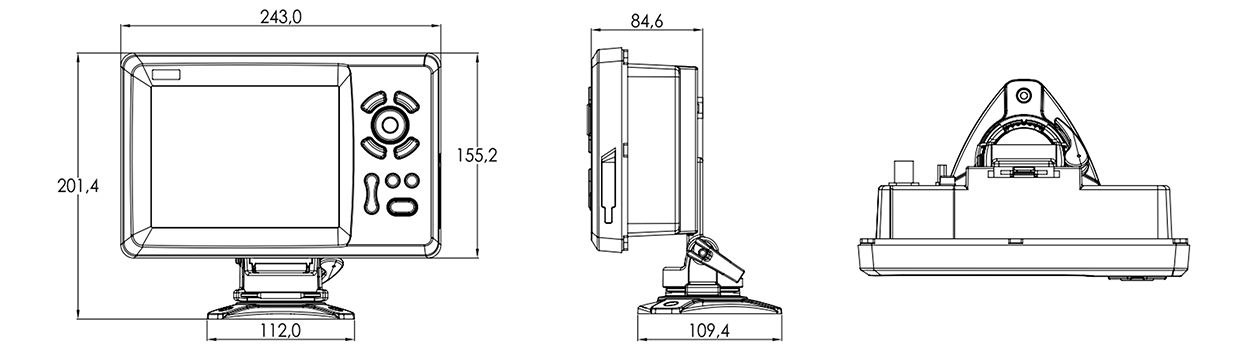

Размеры

Технические характеристики KR-708A со встроенным АИС-Б+
Характеристики картплоттера
Габариты оборудования	204,4 x 109,4
Путевые точки/метки	12 000 пользовательских путевых точек с именем, символом, 3 системные путевые точки: MOB, Старт, курсор, 10 точек приближения
Маршруты	30 маршрутов с путевыми точками до 170 точек каждый, а также режимы навигации MOB и треков или перехода к треку
Треки	Автоматический журнал отслеживания 8000 точек 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях
Сигналы тревоги	XTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер и сигнализация АИС (CPA и TCPA)
Отрисовки	1000 знаков для отрисовки; 2000 линий для отрисовки (по 40 точек каждая); 1000 наименований мест; 8 цветов для отрисовки
Палитра	Обычная, под солнечным светом, ночной режим, цвет карт NOAA
Приливы и отливы	Встроенные данные о приливах по всему миру
Формат позиции	LAT/LON
Базовая карта	Всемирная
Внешняя карта	Совместима с K-Chart2.0, K-Chart3.0, C-MAP MAX и Navionics+
Хранение пользовательских данных	Внутренняя резервная копия пользовательских настроек или внешняя SD-карта
Интервалы построения графика	от 5 секунд до 60 минут или от 0,01 до 1 м
Построение шкал	от 0,001 до 700 нм
Перспективный вид	Включение/Выключение (только для C-Мар)
Небесные тела	Восход/Закат солнца/Восход/Заход Луны
Характеристики GPS приемника
Приемник	С 50 параллельными каналами непрерывно отслеживает и использует до 50 спутников для вычисления и обновления вашего местоположения
Время сбора данных	Холодный запуск: 29 секунд Горячий запуск: 1 секунда
Частота обновления	1 сек. или 0,1 сек. (выбирается)
Точность	Положение: 3 м (95%) без S/A
Скорость	0,1 м/с без S/A
SBAS	Поддерживает
Спутниковая система	GPS, Beidou
Динамика	Высота: 18 000 м Скорость: 515 м/с
Система
Антенна	Патч-антенна GPS
Характеристики АИС
Частота	156,025 МГц~162,025 МГц
Схема доступа	SOTDMA
Полоса пропускания канала	25 кГц
Модуляция	GMSK
Скорость передачи данных	9600 бит/с
Количество передатчиков АИС	1
Количество приемников АИС	2
Канал АИС 1	CH 87B (161,975 МГц)
Канал АИС 2	CH 88B (162,025 МГц)
Выходная мощность передатчика	>5 Вт (37 дБм ± 1,5 дБ)
Чувствительность приемника	<-123 дБм @ 20%
Формат сообщения приемника	Сообщения АИС класса A и B
Соответствуют стандарту	IEC-62287 IEC 62287-2 Изд. 2.0:2017
