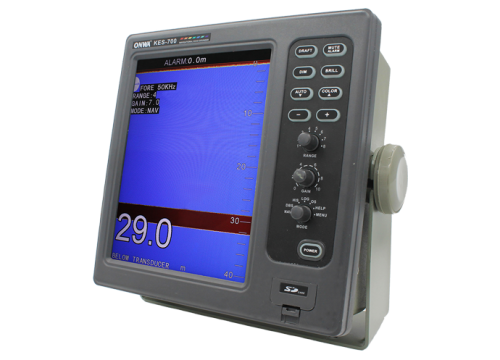

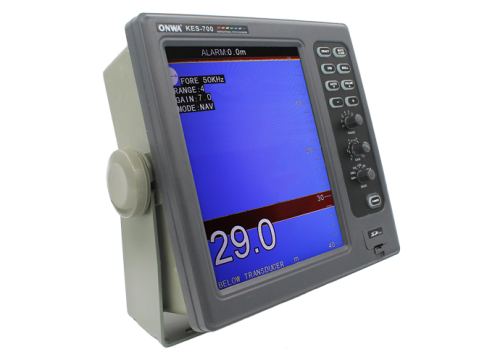

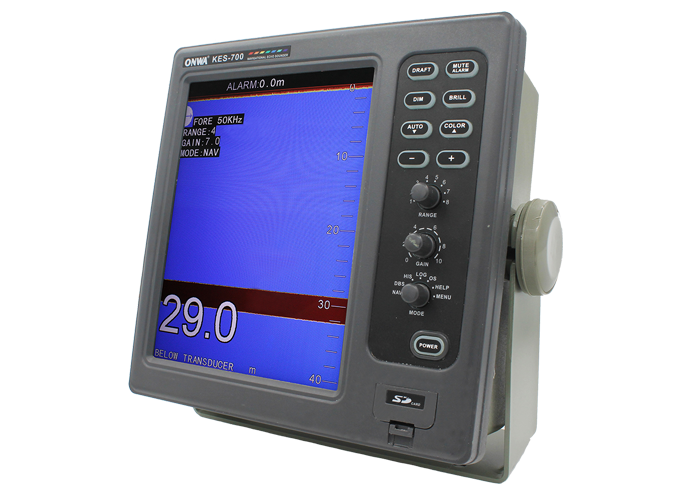

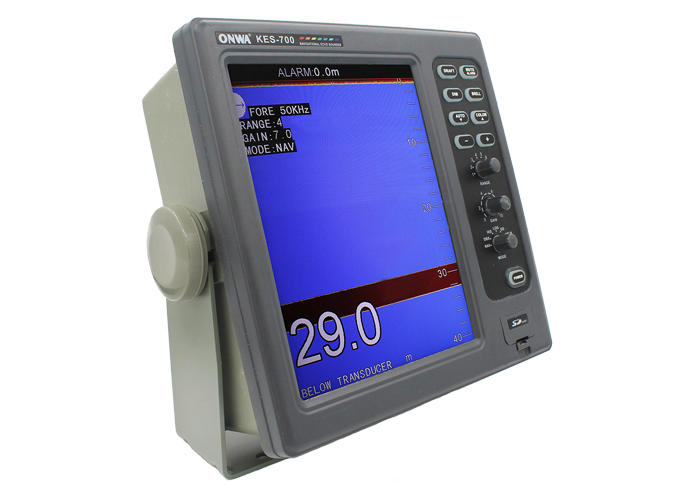

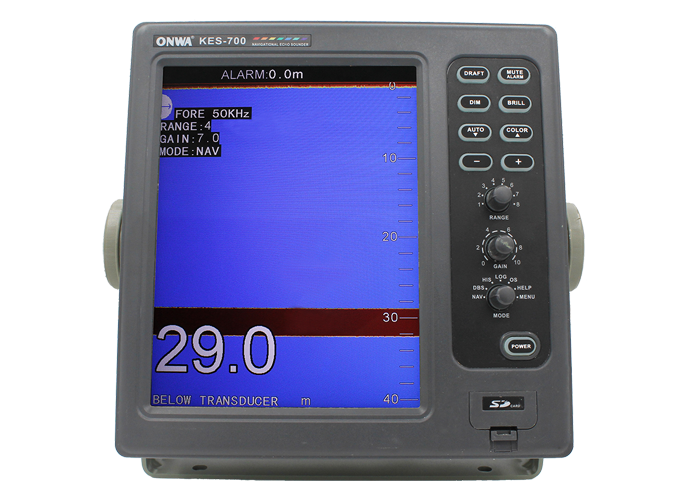

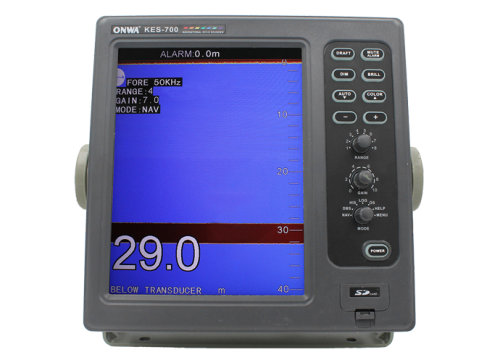

Навигационный эхолот KES-700
Навигационный эхолот с памятью для хранения, возврата данных о глубине KES-700 применяется для исследования структуры, рельефа дна. При помощи звуковых импульсов эхолот компании ONWA может обнаруживать различные подводные объекты. Подходит для эксплуатации в морских условиях, способен работать при температурах от -15 °C до +55 °C. Дисплей диаметром 10,4 дюйма соответствует классу защиты IPX5, выдерживая воздействие воды.
Цветной TFT LCD с широким углом обзора отличается компактностью, простотой установки. В памяти эхолота хранятся данные за последние 24 часа. Историю за последние 15 минут можно просмотреть в любом масштабе. Навигационный эхолот имеет цифровой интерфейс для радара, VDR, ECDIS, другого оборудования.
Сферы применения
- Навигация. Эхолот помогает в обеспечении безопасности навигации, предоставляя данные о рельефе дна.
- Судоходство. Навигационный прибор способствует повышению уровня безопасности судов различного типа, пассажиров, экипажа, грузов, обнаруживая подводные объекты.
Причины купить
- Широкий диапазон рабочих температур.
- Степень защиты IPX5.
- Цветной TFT LCD с широким углом обзора.
- Простота установки.
Встроенная функция эхолота

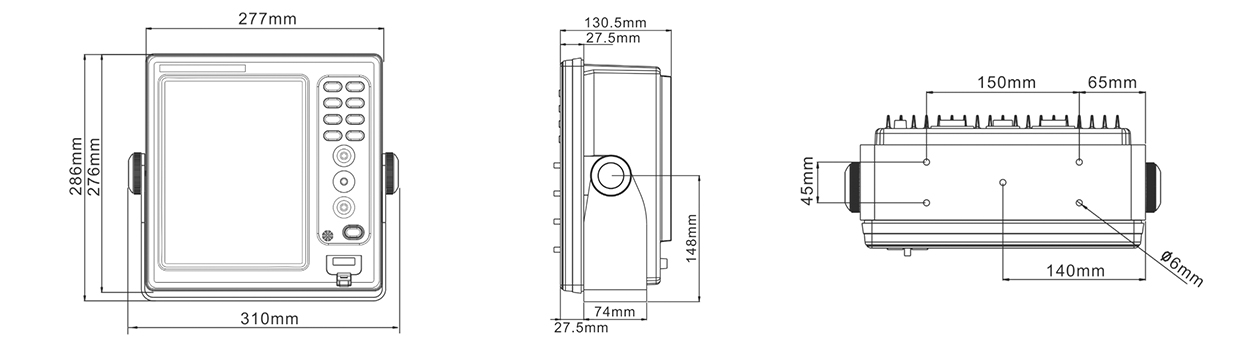

Размеры
|
Вид дисплея
|
Цветной, TFT |
|
Диагональ дисплея
|
10,4 дюйма |
|
Разрешение дисплея
|
800x600 пикселей |
|
Размер дисплея, мм
|
228,4х175,4 |
|
Цвет эхо-сигнала
|
8 цветов либо 8-уровневый монохромный режим |
|
Базовый диапазон
|
Метры: 5/10/20/40/100/200/400/800 |
|
Точность
|
+/- 2,5% в любом диапазоне |
|
Минимальный диапазон
|
1,5 м (200 кГц), 1,5 м (50 кГц) |
|
Осадка
|
от 0 до 30 м с шагом 0,1 м, по умолчанию 0 м. |
|
Режимы дисплея
|

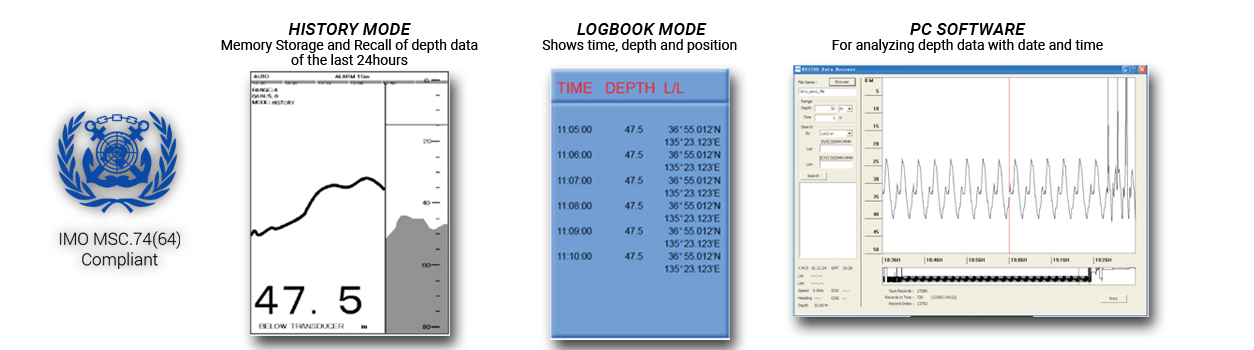

NAV: Базовое представление эхо-сигнала с помощью датчика глубины ниже уровня моря DBS: Представление эхо-сигнала с глубиной ниже поверхности моря (киля) HISTRY: Историческое представление эхо-сигнала с глубиной LOGBOOK: Представление эхо-сигнала с отображением всплывающей таблицы Время, глубина и данные L/L*, запоминаемые с заданным интервалом OS DATA системы: Эхо-представление с всплывающей таблицей текущих навигационных данных; L/L*, курс*, скорость*, время, глубина HELP: Эхо-представление с меню справки и примечанием MENU: Воспроизведение презентации с помощью пользовательского меню |
|
Скорость продвижения изображения
|
Медленный режим 15 минут либо более Диапазон опережения изображения в быстром режиме Диапазон (м): 5/10/20/40/100/200/400/800 Интервал (мин):1.8/1.8/1.8/8/8/20/30/30 |
|
Пользовательские настройки
|
Усиление, Дальность, Сигнал тревоги, Осадка, Яркость, Свет, Цвет, Авто |
|
Режим автоматической настройки
|
Усиление, дальность и помехи будут отрегулированы автоматически |
|
Сигнализация
|
Мелководье (по умолчанию 20 м), потеря дна, падение мощности |
|
Отображение бортового журнала
|
Глубина, внутренние часы, Л/Л* 1 час с интервалом в 5 секунд, 12 часов с интервалом в 1 минуту, 24 часа с интервалом в 2 минуты. *Требуется внешний навигационный датчик. |
|
Выходная мощность
|
600 Вт (RMS) |
|
Последовательные входные данные
|
IEC61162-1, токовый контур; 1 порт RMA: L/L, скорость наземной трассы, Трек RMC: L/L (GPS), скорость наземной трассы, трек, время L: L/L GGA: L/L VTG: Скорость наземного трека, Дорожка (выбирается в меню True/Magnetic) ZDA: Время |
|
Последовательные выходные данные
|
IEC61162-1, период вывода: 1 сек.; 3 выхода/1 порт SDDPT: Глубина (м), осадка (м) SDDBT: Глубина (фут, м, fa) ниже датчика SDBS: Глубина (фут, м, fa) ниже поверхности моря |
|
Источник питания
|
Постоянный ток 11-40 В: макс. 3А |
|
Диапазон рабочих температур
|
От -15°C до +55°C |
|
Относительная влажность
|
Относительная влажность |
|
Класс защиты дисплея
|
IPX5 |
|
Частота передачи
|
50 кГц или 200 кГц (уточнять при заказе) |
- Блок навигационного эхолота – 1 шт.

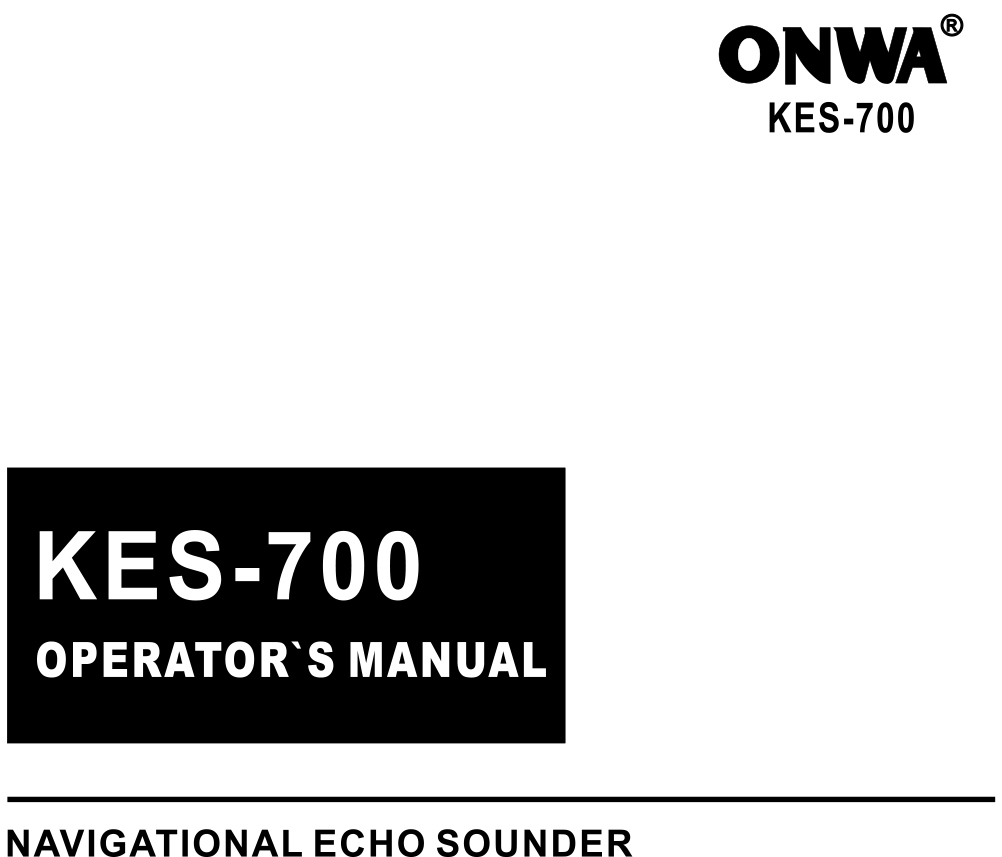

- Краткое руководство по эксплуатации – 1 шт.
- Стандартный комплект принадлежностей – 1.
Опционально:
- Датчики эхолота NMM40-50/200, NBM40-50/200
