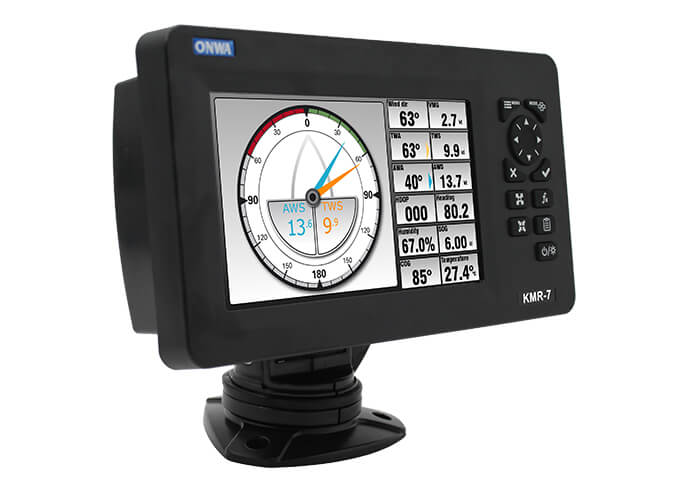

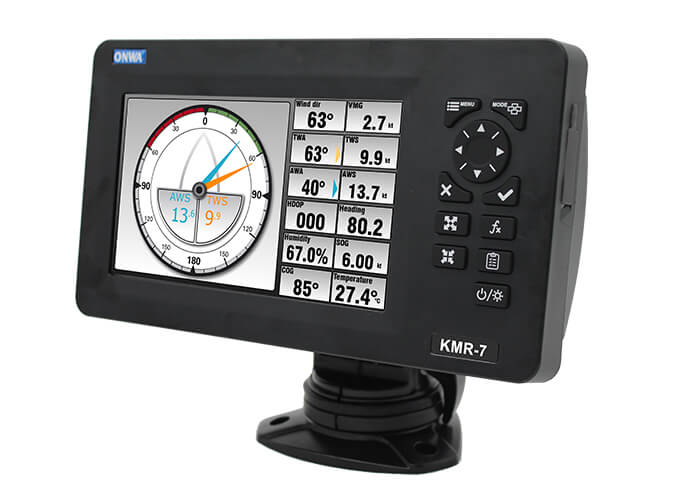

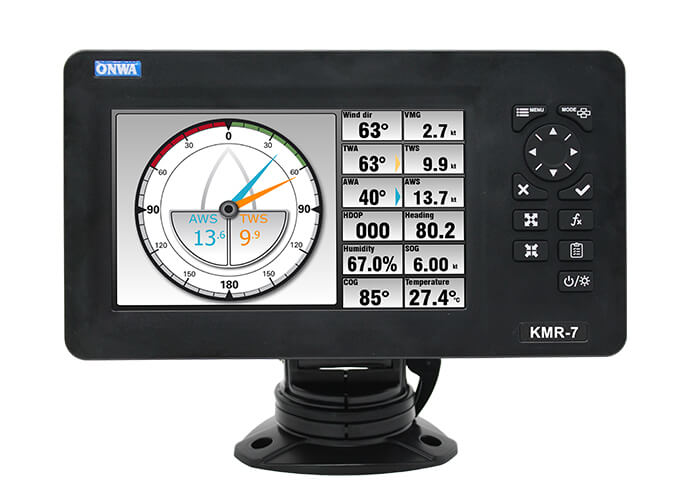

Многофункциональный дисплей KMR-7
Многофункциональный дисплей KMR-7 – навигационное оборудование компании Onwa Marine, предназначенное для обеспечения безопасности плавания. Многофункциональный дисплей помогает в выстраивании маршрутов, отображении различных навигационных данных, в частности, о курсе, местоположении судна. 7-дюймовый дисплей поддерживает опцию оповещения о погоде, изменении температуры воздуха, а также атмосферного давления.
МФД KMR-7 может функционировать при температурах от -5°C до +55°C. Принимает большинство основных протоколов NMEA0183, PGN NMEA2000, отображая их в цифровом/графическом форматах в шести режимах дисплея. KMR-7 обеспечивает 4 порта ввода NMEA0183, 2 порта вывода NMEA0183. Имеет возможность объединения 4 входных протоколов NMEA0183 в 2 выходных. Дисплей соответствует степени защиты IPX6: выдержит воздействие водяных потоков с любого направления.
Сферы применения
- Навигация, судоходство. Обеспечивает безопасность плавания, отображая местоположение судна, данные о курсе, маневрах.
- Безопасность, охрана. Может использоваться при отслеживании подозрительной активности, контроле за перевозками, водном патрулировании.

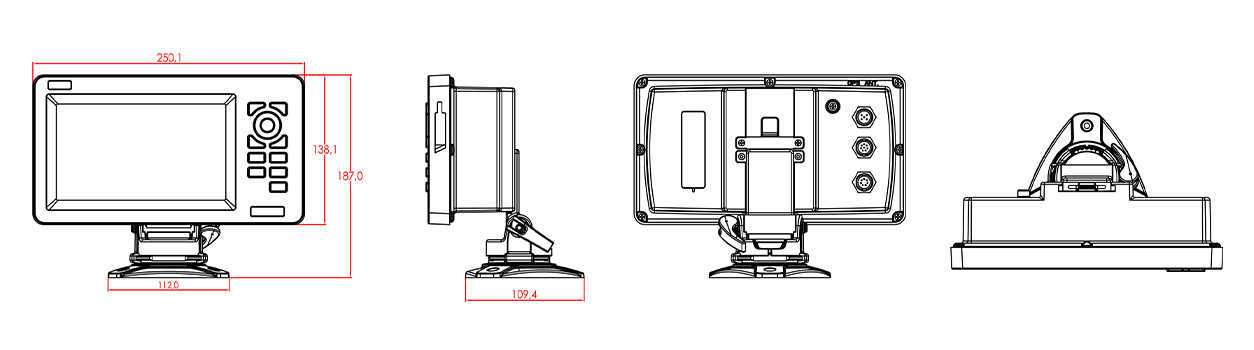

Размеры
|
Выход/ввод (IEC61162-1)
|
|
|
ВХОДНОЙ ПОРТ 1 NMEA0183
|
a) Вспомогательные предложения: RMC, GGA, GLL, GSA, GSV, AAM, APA, APB, BOD, BWC, BWR, DBT, DPT, HDT, MTW, RMB, VTG, XTE, ZDA, MWD, VWR, VWT, MWV, XDR b) Скорость передачи данных: автоматическое сканирование до 115200 |
|
ВХОДНОЙ ПОРТ 2 NMEA0183
|
a) Вспомогательные предложения: RMC, GGA, GLL, GSA, GSV, AAM, APA, APB, BOD, BWC, BWR, DBT, DPT, HDT, MTW, RMB, VTG, XTE, ZDA, MWD, VWR, VWT, MWV, XDR b) Скорость передачи данных: автоматическое сканирование до 115200 |
|
ВХОДНОЙ ПОРТ 3 NMEA0183
|
a) Вспомогательные предложения: RMC, GGA, GLL, GSA, GSV, AAM, APA, APB, BOD, BWC, BWR, DBT, DPT, HDT, MTW, RMB, VTG, XTE, ZDA, MWD, VWR, ВВР, МВВ, XDR b) Скорость передачи данных: автоматическое сканирование до 115200 |
|
ВХОДНОЙ ПОРТ 4 NMEA0183
|
a) Вспомогательные предложения: RMC, GGA, GLL, GSA, GSV, AAM, APA, APB, BOD, BWC, BWR, DBT, DPT, HDT, MTW, RMB, VTG, XTE, ZDA, MWD, VWR, VWT, MWV, XDR, VDO, VDM б) Скорость передачи данных: 38400 |
|
ВЫХОДНОЙ ПОРТ 1 NMEA0183
|
a. Выходные предложения: Выбираемые предложения среди входных протоколов b. Поддерживаемые предложения: RMC, GGA, GLL, GSA, GSV, AAM, APA, APB, BOD, BWC, BWR, DBT, DPT, HDT, MTW, RMB, VTG, XTE, ZDA, MWD, VWR, VWT, MWV, XDR c. Скорость передачи данных: Выбираемая скорость передачи данных 4800, 9600, 19200, 38400 |
|
ВЫХОДНОЙ ПОРТ 2 NMEA0183
|
1. Выходные предложения: Выбираемые предложения среди входных протоколов 2. Вспомогательные предложения: RMC, GGA, GLL, GSA, GSV, AAM, APA, APB, BOD, BWC, BWR, DBT, DPT, HDT, MTW, RMB, VTG, XTE, ZDA, MWD, VWR, VWT, MWV, XDR, VDO, VDM 3. Скорость передачи данных: 38400 |
|
NMEA2000
|
Tx PGNs 126992, 129026, 129540, 128267, 129029, 127250, 128259, 129025, 129539, 130306, 130310, 130311, 130312, 129810, 129809,129798, 129794, 129793, 129040, 129039, 129038, 129041, 129802, 129801, 129795, 129797, 129811, 129812 Rx PGNs 126992, 127237, 127245, 127488, 127250, 127489, 128259, 128267, 129025, 129026, 129029, 129038, 129039, 129040, 129539, 129540, 129793, 129794, 129798, 129809, 129810, 130306, 130310, 130311, 130312, 129041, 129802, 129801, 129795, 129797, 129811, 129812, 129808, 127252,130576 |
|
Источник питания
|
10,5 – 32 В постоянного тока |
|
Защита
|
от перегрузки по току, перенапряжения, переходных процессов питания, случайной обратной полярности |
|
Температура окружающей среды
|
От -5°C до +55°C |
|
Влажность
|
93%±3% при температуре 40°C |
|
Водонепроницаемость
|
IPX6 |
Базовая комплектация
- Блок отображения – 1 шт.
- Монтажные кронштейны – 1 т.

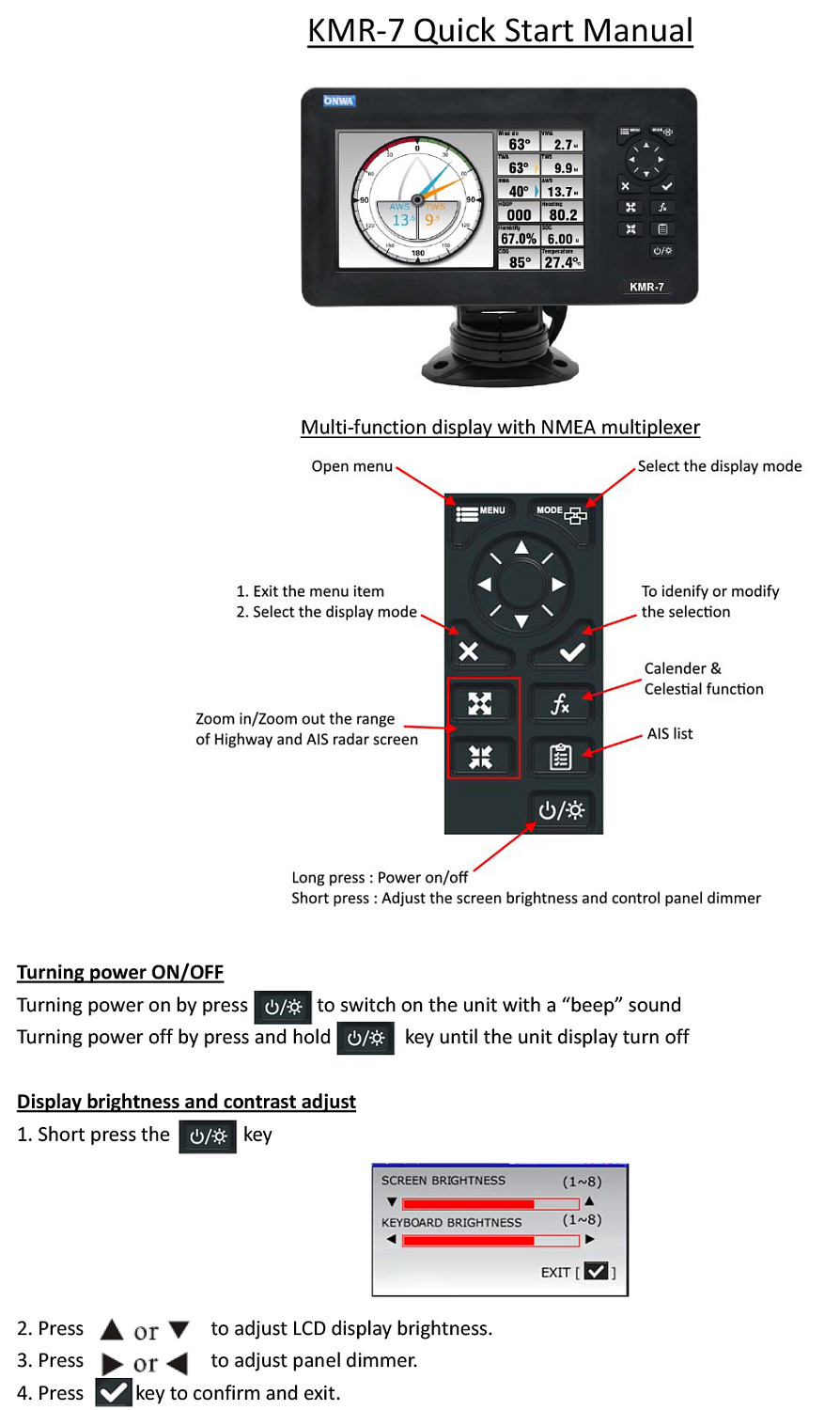

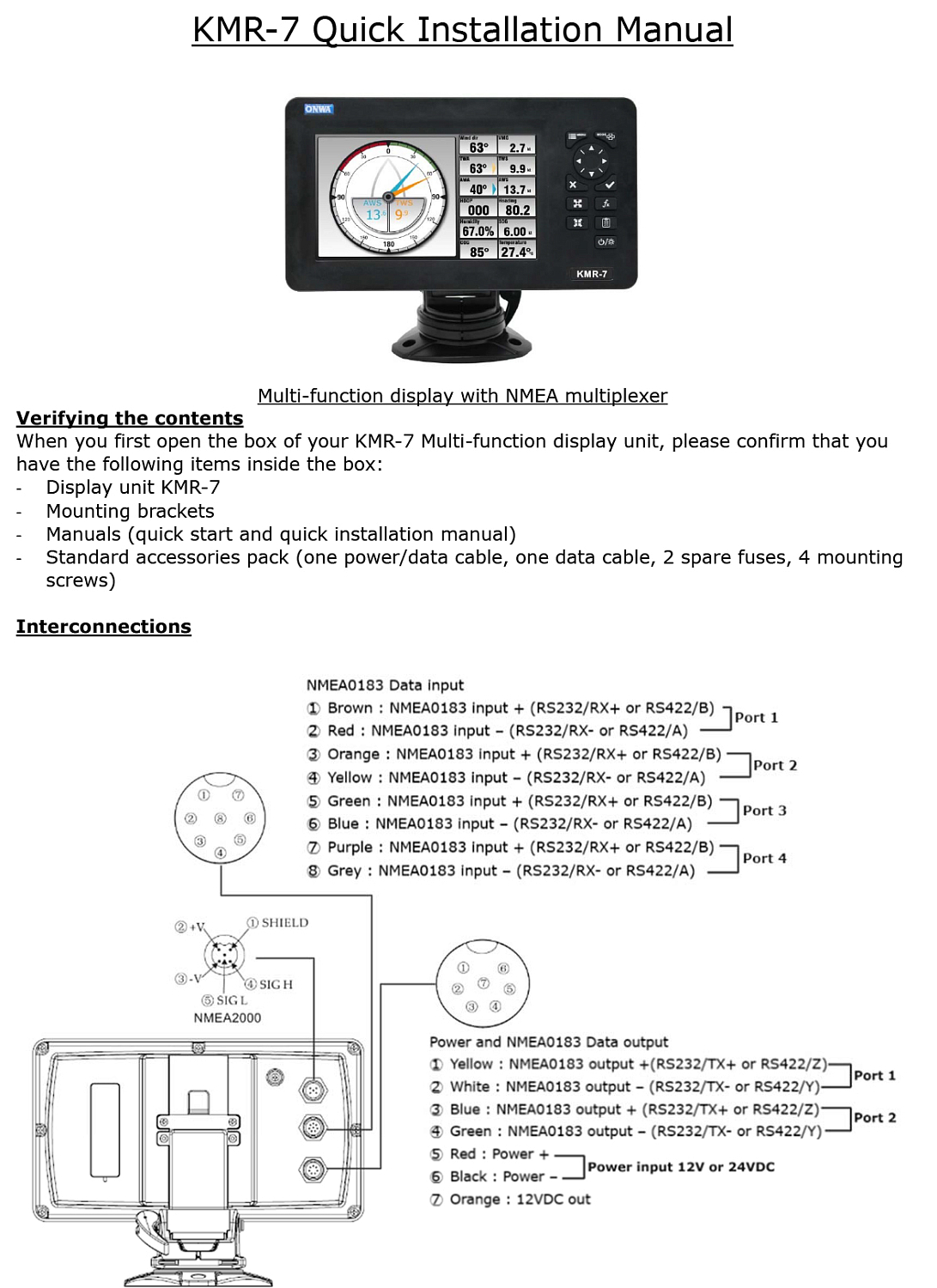

- Руководство по быстрому запуску и быстрой установке – 1 шт.
- Стандартный комплект принадлежностей (кабель питания/передачи данных, кабель для передачи данных, 2 запасных предохранителя, 4 крепежных винта)
