Блок обратной связи руля направления KRF-36

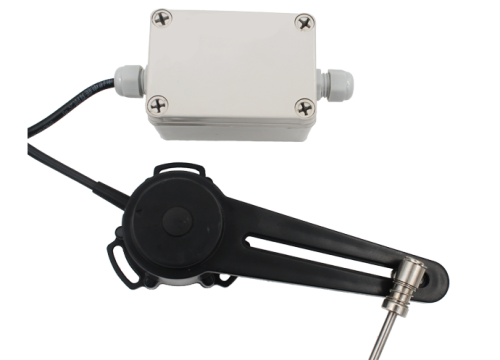

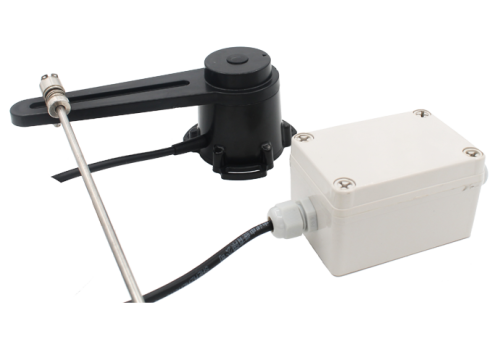

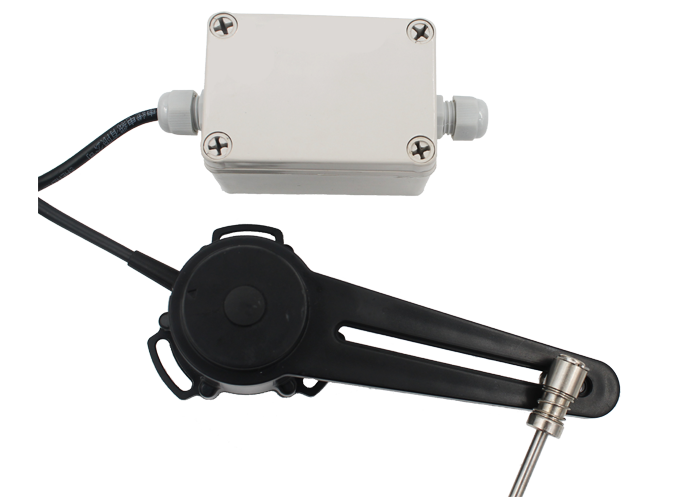

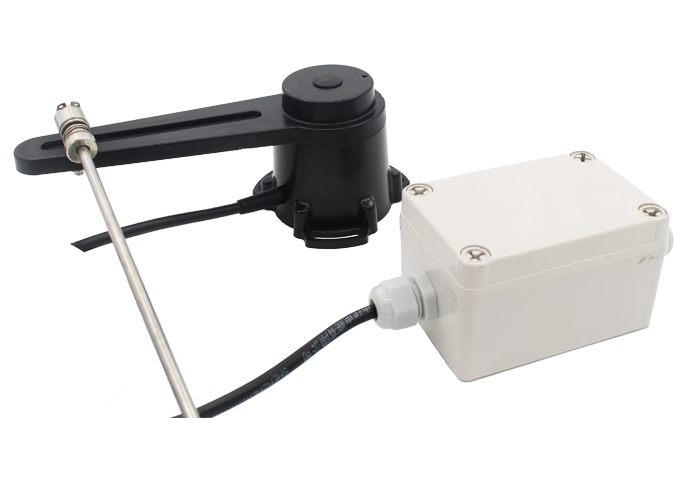

KRF-36 - блок обратной связи (фидбэк) системы авторулевого KAP-866 от компании ONWA Marine. Блок подключается к 3-контактному разъему на задней панели авторулевого. При необходимости прибор может устанавливаться и в обратном направлении. Соответствует степени защиты IPX7 и выдержит получасовое погружение в воду на глубину до 1 метра.
KRF-36 представляет собой потенциометрический датчик угла положения баллера. Определяет текущее положение пера руля судна в ответ на управляющий сигнал основного блока системы, посылаемый на исполнительный механизм рулевого привода.
Датчик жестко закрепляется тягой регулируемой длины к верхней точке баллера. Должен представлять собой одну из четырех точек рулевой трапеции. Прибор снимает угловое перемещение баллера в ответ на перемещение рулевого колеса. Маркировка на блоке указывает на требуемое движение рулевого управления для коррекции курса.
Сферы применения KRF-36
- Навигация и судоходство. Датчик показывает требуемое движение рулевого управления для коррекции курса судна, обеспечивая безопасность маневров.
Причины купить
- Водонепроницаемость в соответствии со степенью защиты IPX7.
- Возможность установки в обратном направлении.
- Использование в системе управления для коррекции курса судна.
- Компактность.

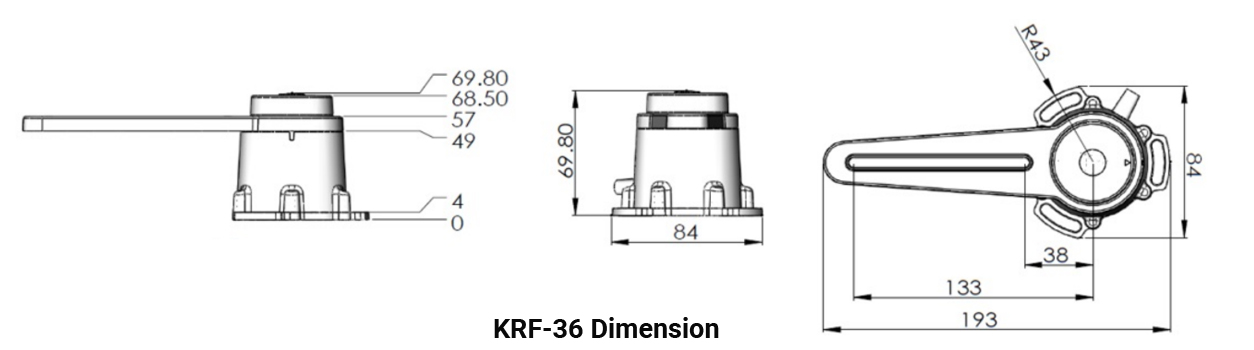

Размеры
|
Тип
|
Блок обратной связи (фидбэк) системы авторулевого KAP-866 |
|
Размеры датчика, мм
|
69,8х84 |
|
Размеры ручки, мм
|
193х84 |
|
Степень защиты
|
IPX7 |
|
Тип подключения
|
к 3-контактному разъему на задней панели KAP-866 |
|
Управляющий ток
|
1А макс |
|
Рабочее напряжение
|
10-30 В постоянного тока |
|
Схема установки
|
на верхней точке баллера |
|
Контакт 1
|
+5В постоянного тока |
|
Цвет контакта 1
|
красный провод |
|
Контакт 2
|
полезный сигнал |
|
Цвет контакта 2
|
жёлтый провод |
|
Контакт 3
|
нуль |
|
Цвет контакта 3
|
синий провод |
|
Бренд
|
ONWA Marine |
|
Страна производства
|
Китай |
Базовая комплектация
- Блок обратной связи KRF-36 – 1 шт.
