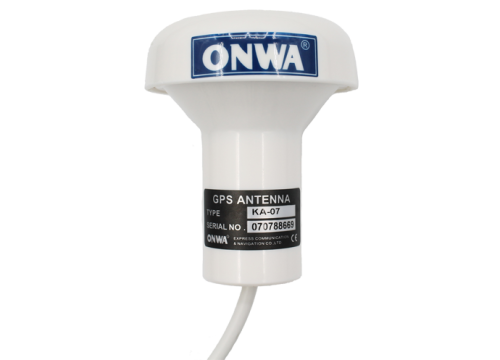

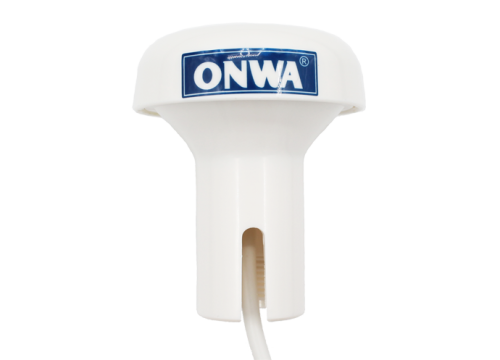

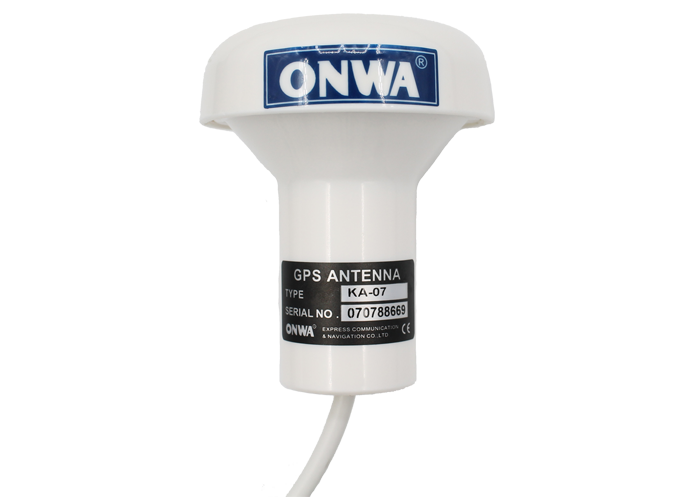

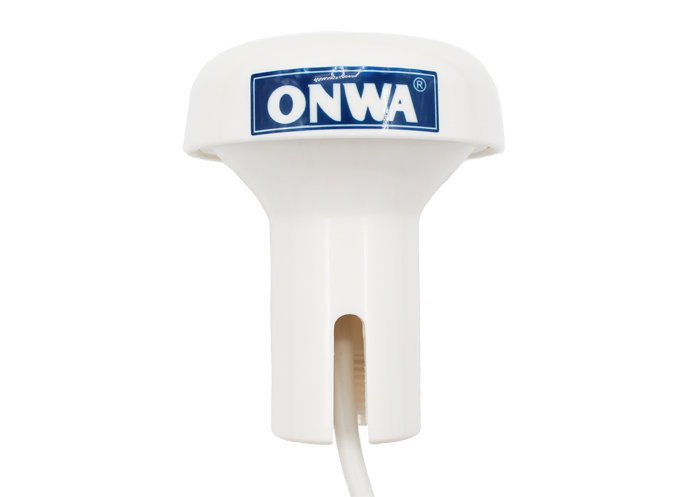

GPS антенна KA-07
GPS антенна KA-07 компании Onwa помогает в повышении уровня безопасности навигации. Антенна предназначена для использования с системами АИС, картплоттерами и другими судовыми навигационными устройствами, которым требуются GPS-данные. Может эксплуатироваться в сложных морских условиях, полностью водонепроницаема. Работает в диапазоне температур от -30 до +85°C. GPS антенна KA-07 производится из прочного, устойчивого к коррозии поликарбоната.
Причины купить
- Широкий диапазон рабочих температур.
- Полная водонепроницаемость.
- Компактность.
|

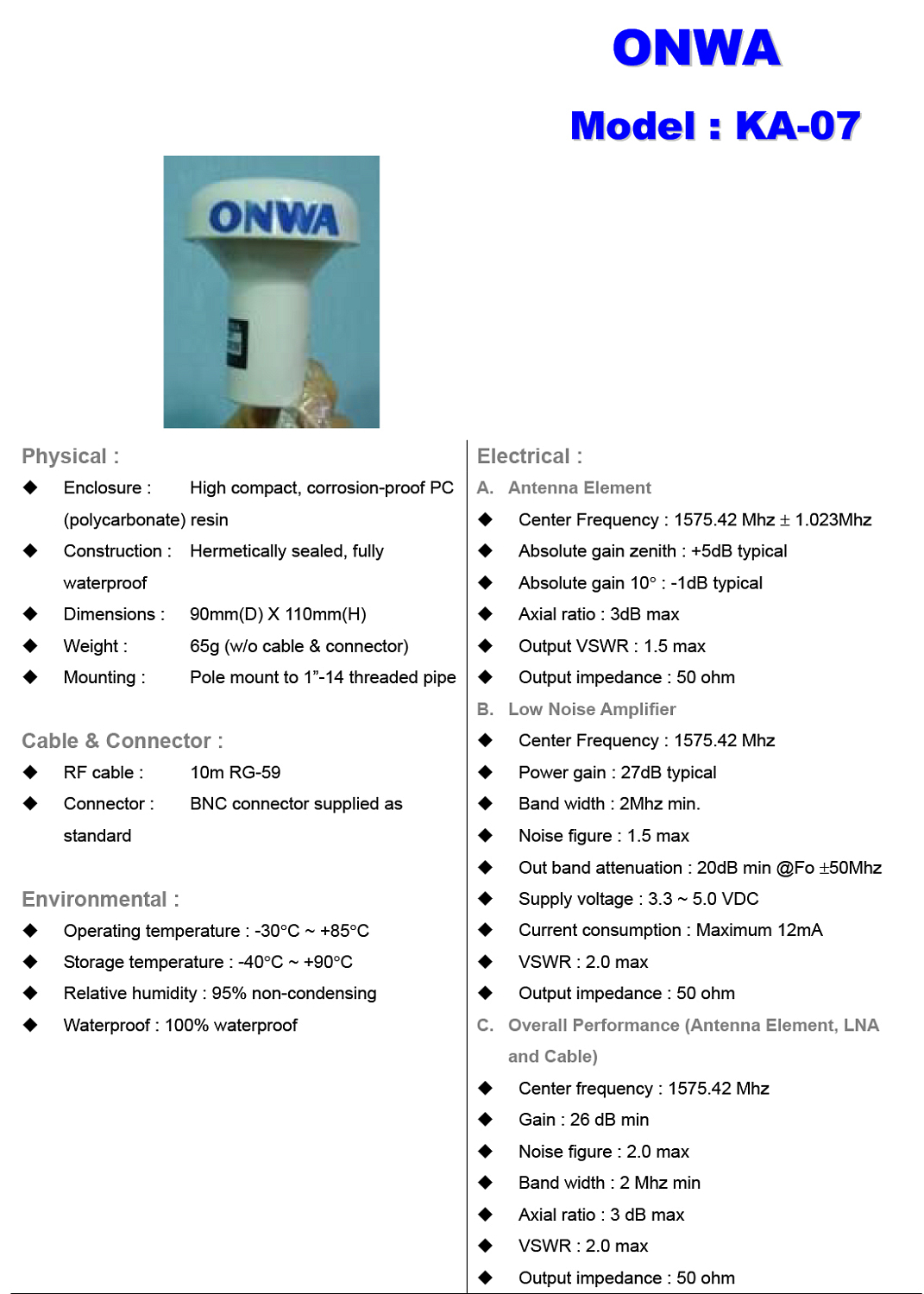

Тип
|
GPS антенна KA-07 |
|
Размеры, мм
|
90 (диаметр) х 110 (высота) |
|
Вес, кг
|
65 |
|
Радиочастотный кабель
|
RG-59, 10 м |
|
Разъем
|
BNC |
|
Рабочая температура
|
От -30°C до +85°C |
|
Относительная влажность
|
95% без конденсации. |
|
Водонепроницаемость
|
100% |
|
Центральная частота антенны
|
1575,42 МГц ± 1,023 МГц |
|
Абсолютное усиление в зените
|
+5 дБ |
|
Абсолютное усиление 10°
|
-1 дБ |
|
Осевое соотношение
|
3 дБ макс |
|
Выходной КСВ
|
1,5 макс |
|
Выходное сопротивление
|
50 Ом |
|
Малошумящий усилитель
|
|
|
Центральная частота
|
1575,42 МГц |
|
Усиление мощности
|
27 дБ |
|
Ширина полосы
|
мин. 2 МГц |
|
Коэффициент шума
|
1,5 макс |
|
Затухание вне диапазона
|
20 дБ мин @Fo ±50 МГц |
|
Напряжение питания
|
3,3 ~ 5,0 В постоянного тока |
|
Потребление тока
|
максимум 12 мА |
|
КСВ
|
2,0 макс |
|
Выходное сопротивление
|
50 Ом |
|
Общие характеристики (антенный элемент, LNA и кабель)
|
|
|
Центральная частота
|
1575,42 МГц |
|
Усиление
|
26 дБ |
|
Коэффициент шума
|
2,0 макс. |
|
Ширина полосы
|
2 МГц мин. |
|
Осевое соотношение
|
3 дБ макс. |
|
КСВ
|
2,0 |
|
Выходное сопротивление
|
50 Ом |
Базовая комплектация
- GPS антенна KA-07 – 1 шт.
